Как подготовить ОТР, ПД и РД для турбинного и энергетического проекта

Разработка проектной и рабочей документации — это не формальность перед стройкой, а инженерный каркас всего энергетического проекта. Именно на бумаге (а точнее, в связке ОТР → ПД → РД) закладываются тип и мощность турбины, тепловая схема, компоновка машинного зала, схема техприсоединения и решения по обеспечению энергетической эффективности. Ошибка на этом этапе стоит на порядок дороже, чем на любом последующем. В этом материале разберём, чем отличаются ОТР, ПД и РД, какие исходные данные нужны, сколько занимает проектирование, как формируется его стоимость и что проверяет экспертиза.

Материал адресован главным инженерам проекта, техническим директорам, службам капитального строительства и заказчикам проектной документации, которые готовят запрос на проектирование в области энергетики — от отдельной турбоустановки до реконструкции энергоблока.

Контекст задачи и почему тема важна

В энергетике под «проектом» понимают не один документ, а последовательность стадий, у каждой из которых своя роль, глубина проработки и нормативная опора. Их путают чаще всего, и именно эта путаница рождает конфликты между заказчиком и подрядчиком по срокам, стоимости и границам ответственности.

ОТР (основные технические решения) — это предпроектная проработка: тип и параметры основного оборудования, принципиальная тепловая и электрическая схемы, укрупнённая компоновка, оценка технической реализуемости и стоимости. ОТР часто входят в состав обоснования инвестиций (ОИС) и служат базой для принятия решения «идём в проект или нет».

ПД (проектная документация) — стадия «П»: комплект разделов, состав которого установлен Постановлением Правительства РФ № 87. Именно ПД проходит экспертизу и утверждается. РД (рабочая документация) — стадия «Р»: детализация принятых в ПД решений до уровня рабочих чертежей, спецификаций и узлов, по которым ведётся закупка и монтаж.

Понимание этой иерархии напрямую влияет на договор: если заказчик заказывает только ПД, а рассчитывает получить рабочие чертежи под монтаж, возникает разрыв. Комплексная разработка проектной и рабочей документации закрывает все стадии в едином ключе и снимает риск нестыковок между «П» и «Р».

Ключевые технические параметры и критерии выбора

Какие исходные данные нужны для ОТР, ПД и РД

Качество проекта энергетических объектов определяется полнотой исходных данных. Чем меньше «белых пятен» на старте, тем точнее смета и короче срок. Базовый набор исходных данных для проектирования в энергетике выглядит так:

Отсутствующие данные не выдумывают — их фиксируют формулировкой «уточняется по опросному листу» и добирают через задание на проектирование. Это честнее и дешевле, чем закладывать в проект недостоверные допущения.

Состав проектной документации по ПП РФ № 87

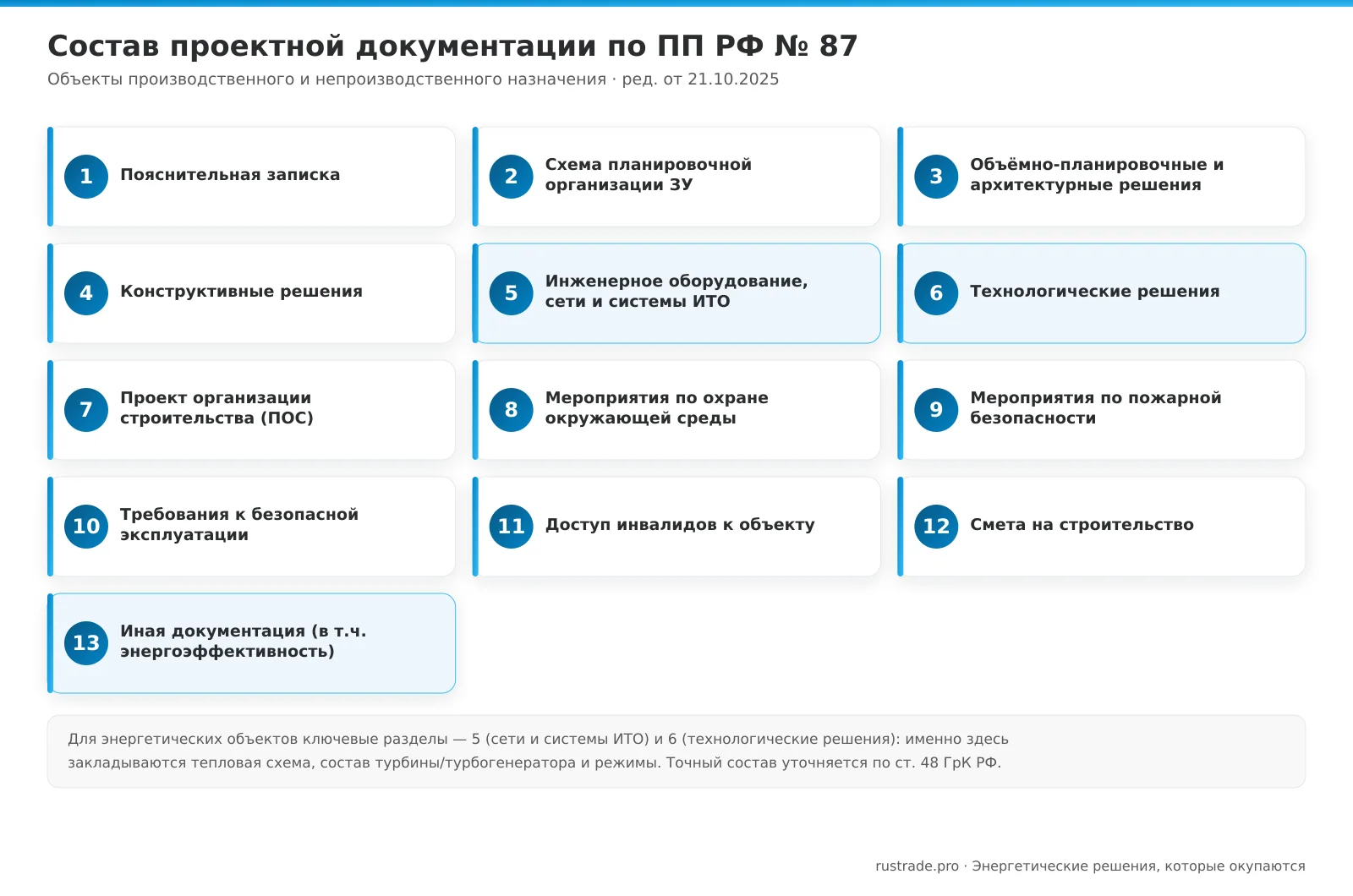

Для объектов производственного и непроизводственного назначения (а энергетические объекты, как правило, относятся к производственным) состав разделов ПД установлен Положением, утверждённым Постановлением Правительства РФ от 16.02.2008 № 87. В действующей редакции для таких объектов предусмотрено 13 разделов.

Для энергетического проекта именно разделы 5 и 6 несут основную инженерную нагрузку: здесь описываются тепловая схема, состав турбогенераторной установки, системы электроснабжения, водоснабжения и водоотведения, отопления и вентиляции, АСУ ТП. Требования к обеспечению энергетической эффективности (ФЗ-261) отражаются в соответствующих решениях и в разделе «Иная документация».

Порядок экспертизы: какие документы нужны

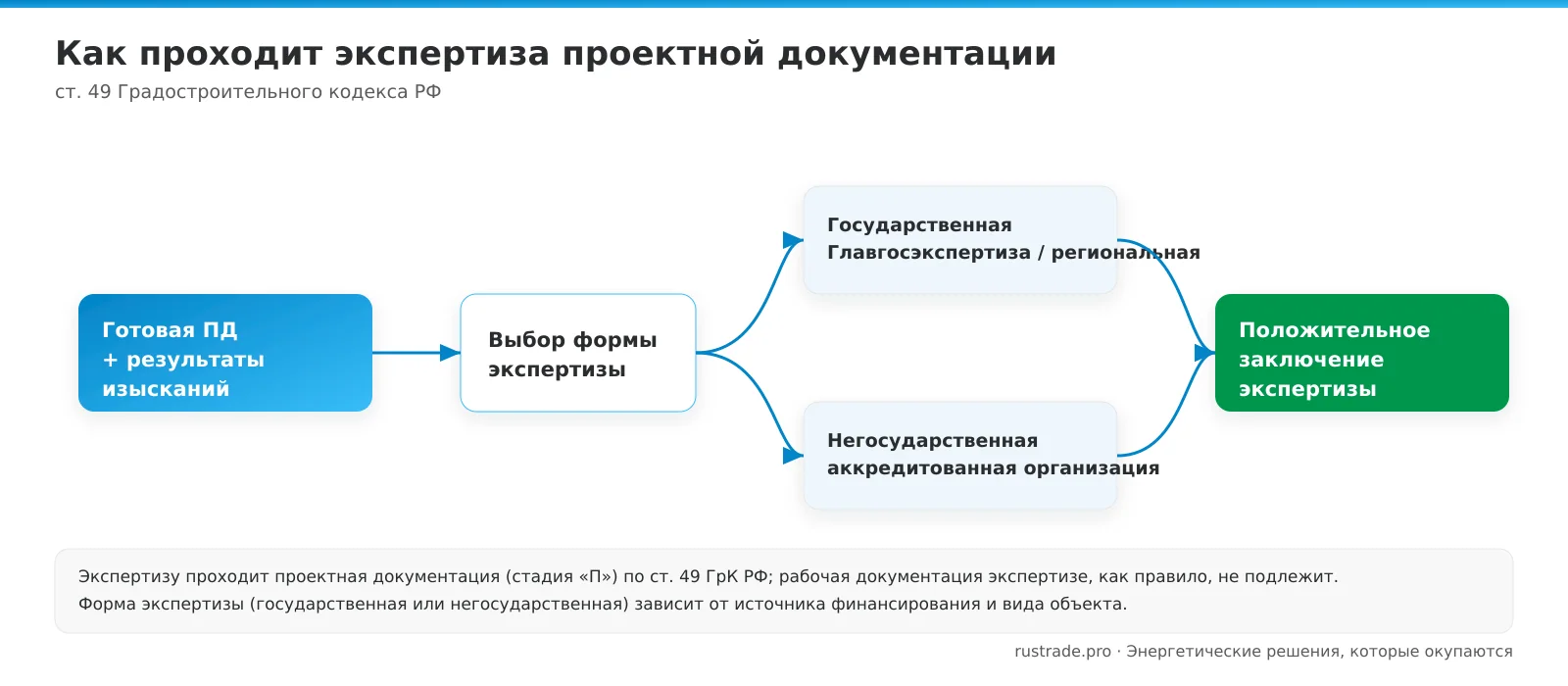

Готовая проектная документация вместе с результатами инженерных изысканий проходит экспертизу по статье 49 Градостроительного кодекса РФ. Форма экспертизы — государственная (Главгосэкспертиза или региональная) либо негосударственная (аккредитованная организация) — зависит от источника финансирования и вида объекта. Рабочая документация экспертизе, как правило, не подлежит.

Для экспертизы, помимо самих разделов ПД, потребуются: положительные результаты инженерных изысканий, задание на проектирование, правоустанавливающие документы на участок, технические условия на присоединение, а также подтверждение соответствия принятых решений действующим нормам. Неполный комплект — самая частая причина возврата документации на доработку.

Сроки проектирования

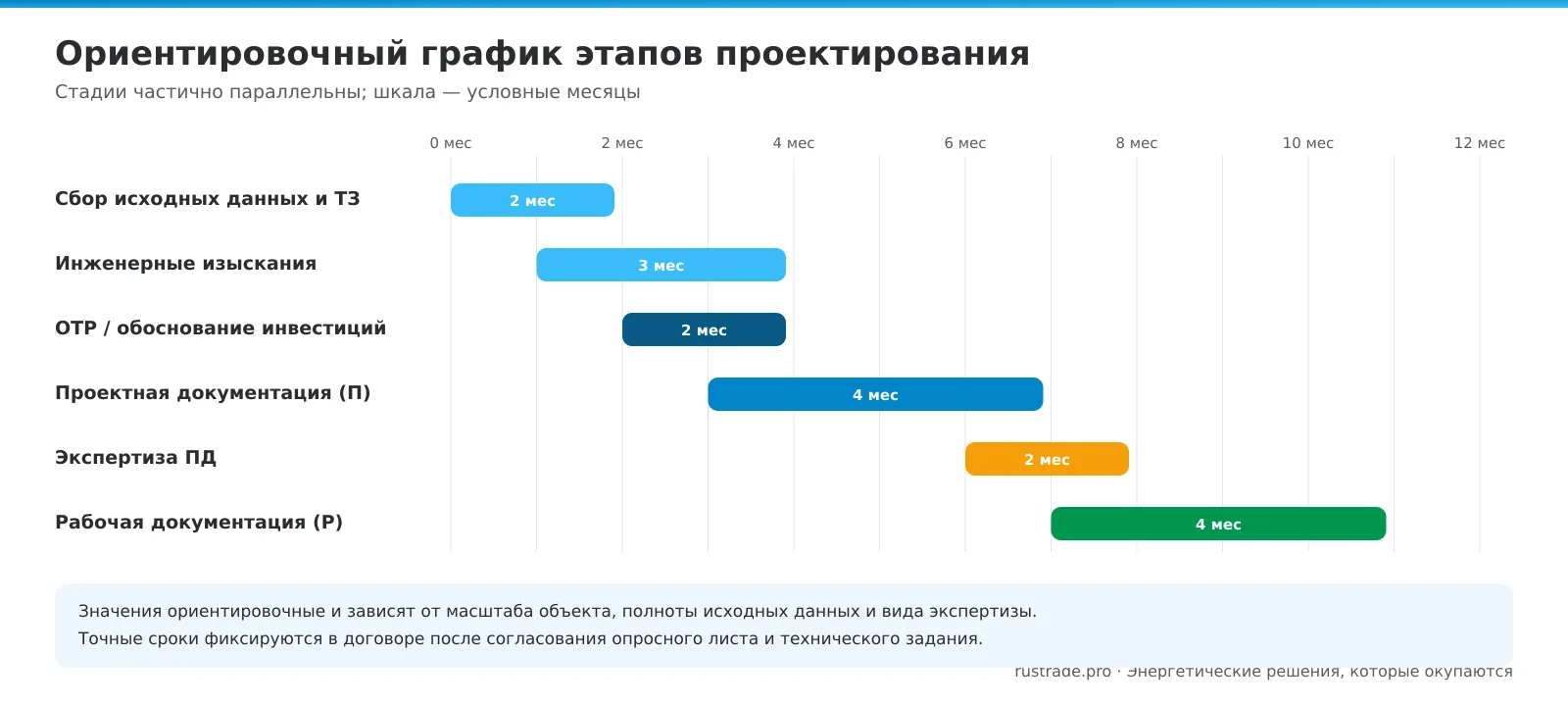

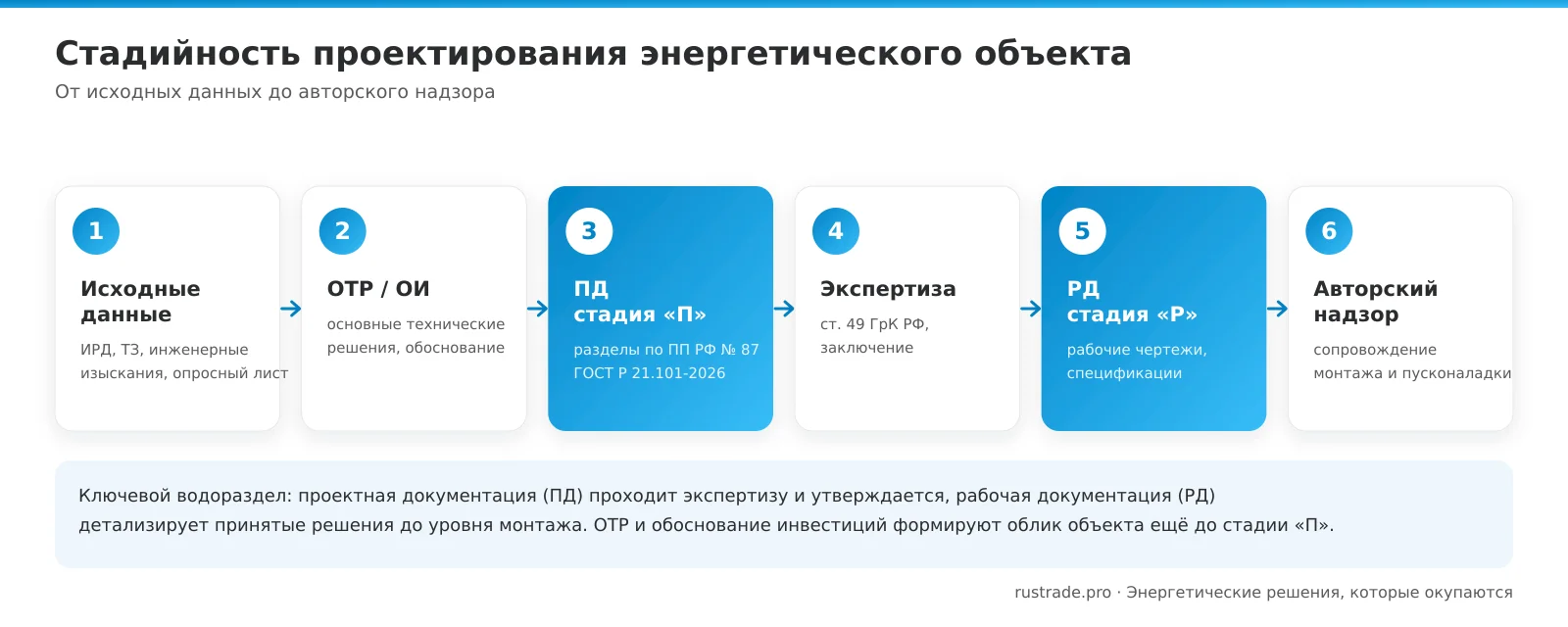

Сроки зависят от масштаба объекта, полноты исходных данных и вида экспертизы. Стадии частично параллельны: изыскания идут одновременно со сбором данных, а разработка РД может стартовать по мере готовности решений ПД. Ниже — ориентировочная раскладка этапов; точные сроки фиксируются в договоре после согласования технического задания.

Из чего складывается стоимость разработки проектной и рабочей документации

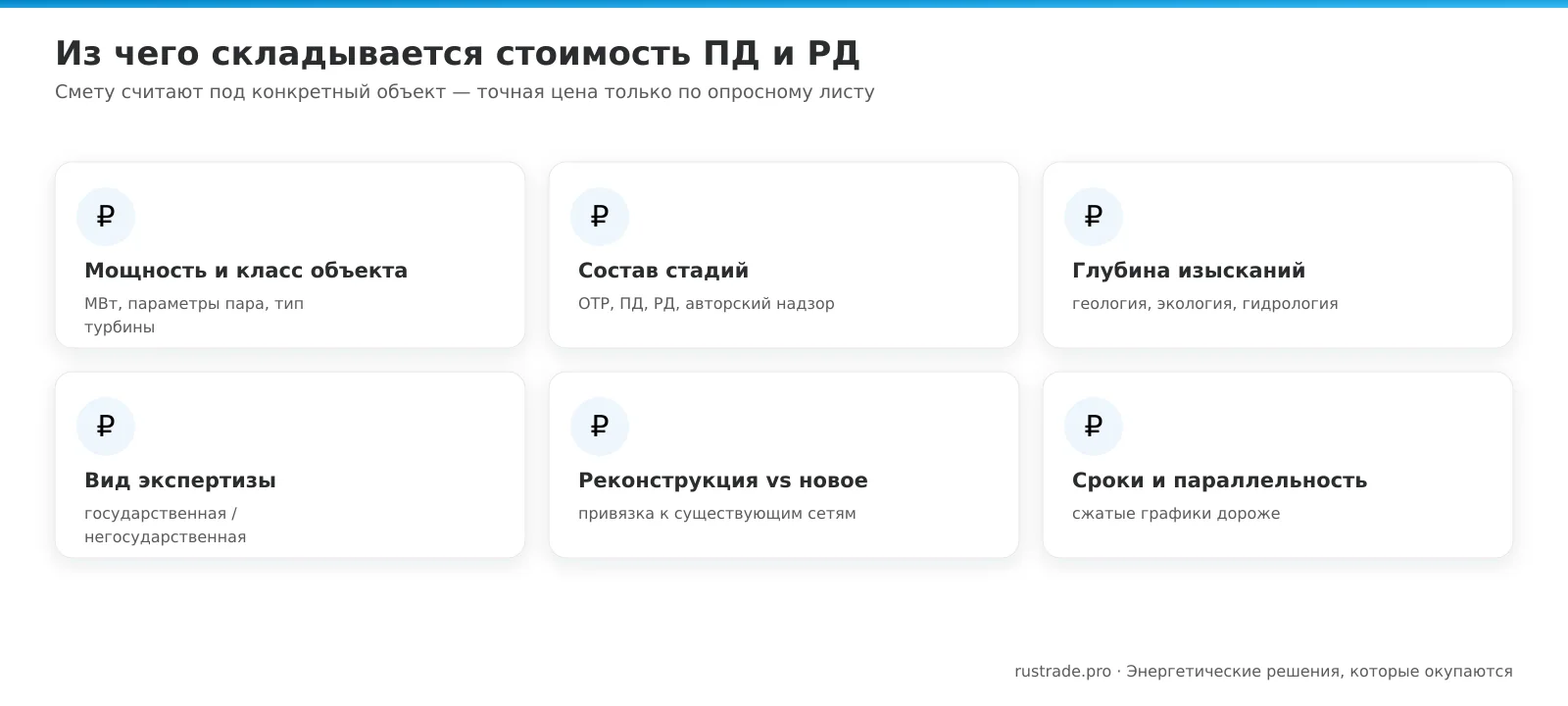

Единой «цены за проект» не существует: смету считают под конкретный объект. На стоимость разработки проектной и рабочей документации влияют мощность и класс объекта, набор стадий (нужны ли ОТР и РД помимо ПД), глубина изысканий, вид экспертизы, а также сжатость сроков. Реконструкция обычно дороже нового строительства из-за привязки к существующим сетям и оборудованию.

Частые ошибки заказчиков и как их избежать

Большинство проблем на проекте — это не «плохой подрядчик», а системные ошибки на входе. Вот те, что дороже всего обходятся заказчику проектной документации.

• Неполные исходные данные. Проект начинают «по аналогии», без реальных графиков нагрузки и изысканий. Итог — переделки на стадии экспертизы.
• Заказ только ПД без РД. Заказчик получает утверждённый проект, но не может выйти на монтаж без рабочих чертежей — теряет время на отдельный контракт.
• Игнорирование редакций нормативов. Документацию готовят по устаревшему ГОСТ или редакции ПП № 87 — экспертиза возвращает на доработку.
• Размытые границы ответственности. В договоре не разделены зоны заказчика и подрядчика по исходным данным и согласованиям.
• Нереалистичные сроки. Сжатый график без параллельных стадий приводит к ошибкам и удорожанию.

Практические сценарии применения на предприятиях

Новое строительство собственной генерации. Предприятие строит турбогенераторную установку под свой график нагрузки. Здесь критичны ОТР: правильный выбор мощности и тепловой схемы определяет экономику на 10–15 лет. Подбор оборудования опирается на решения по паровым турбинам и турбогенераторам.

Реконструкция и модернизация. Замена или дозагрузка существующего оборудования требует привязки ПД к действующим сетям, фундаментам и АСУ ТП. Часто в объём входит замена вспомогательных систем — например, конденсаторов и маслоохладителей. РД здесь особенно детальна из-за стеснённых условий монтажа.

Расширение и техприсоединение. Добавление мощности меняет схему электроснабжения и требует пересчёта категории надёжности и раздела энергоэффективности. Опыт реальных проектов и цифры окупаемости удобно смотреть в разделе кейсов РУСТРЕЙД.

Чек-лист для подготовки запроса поставщику/подрядчику

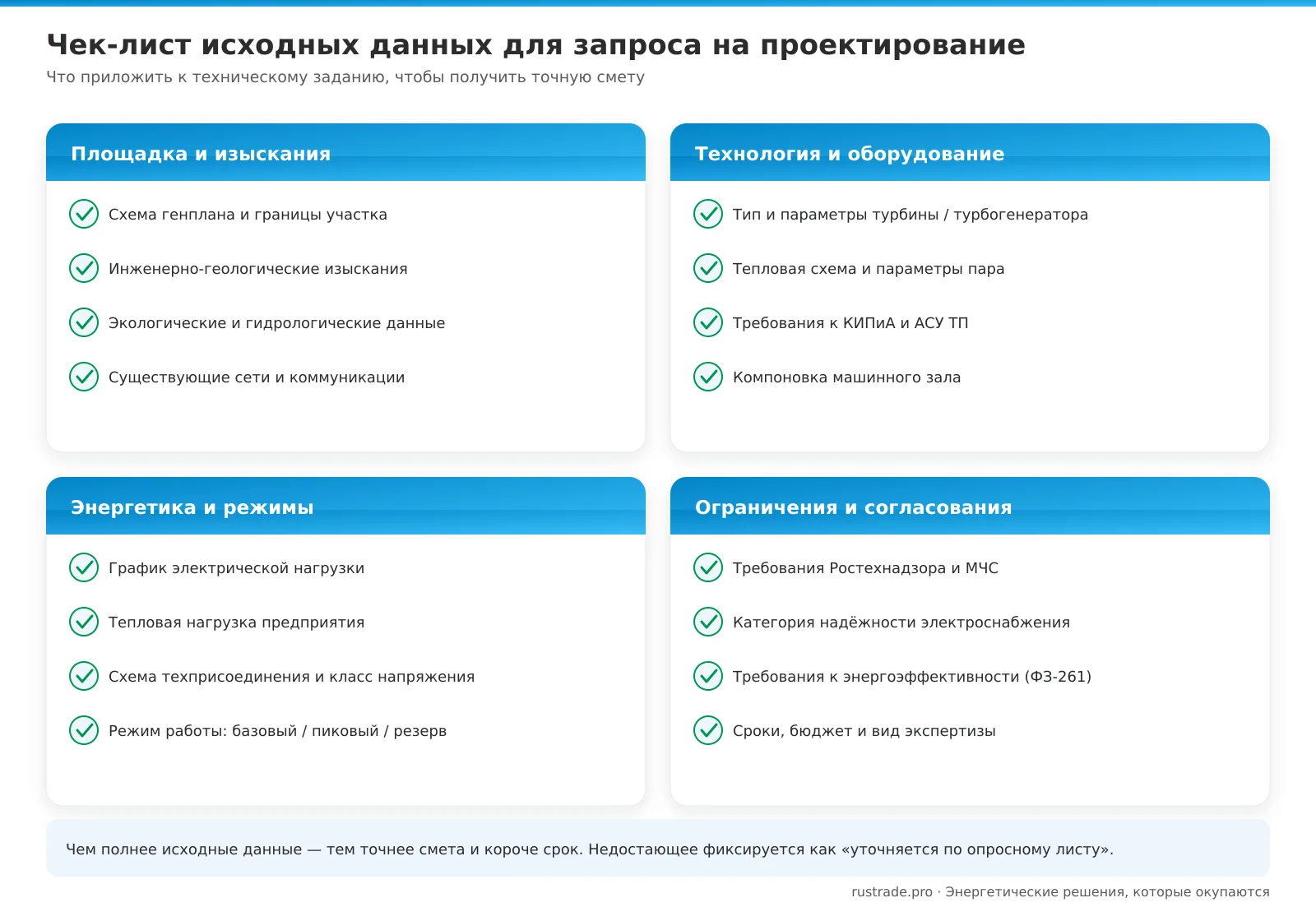

Чтобы получить точную смету и корректные сроки, приложите к техническому заданию максимально полный набор данных. Ниже — чек-лист, который закрывает 90% вопросов подрядчика на старте.

1. 1
   Определите набор стадий

   Нужны ли ОТР и обоснование инвестиций, или достаточно ПД + РД. От этого зависит и цена, и график.

2. 2
   Соберите данные о площадке

   Генплан, границы участка, доступные результаты инженерных изысканий или согласие на их выполнение.

3. 3
   Опишите технологию и режимы

   Тип турбины/турбогенератора, параметры пара, графики электрической и тепловой нагрузки, режим работы.

4. 4
   Зафиксируйте ограничения и согласования

   Технические условия на присоединение, требования Ростехнадзора и МЧС, категория надёжности, ФЗ-261.

5. 5
   Задайте сроки, бюджет и форму экспертизы

   Реалистичный график и понимание, какая экспертиза применяется, снимают половину рисков.

FAQ

Какие исходные данные нужны для подготовки ОТР, ПД и РД?

Минимально — данные о площадке (генплан, изыскания), технологии (тип турбины, параметры пара, тепловая схема), энергетике (графики нагрузки, схема техприсоединения) и ограничениях (Ростехнадзор, МЧС, категория надёжности, ФЗ-261). Недостающее фиксируется как «уточняется по опросному листу».

Сколько времени занимает проектирование и какие этапы обязательны?

Срок зависит от масштаба объекта, полноты данных и вида экспертизы; стадии частично параллельны. Обязательные этапы для объектов капитального строительства — разработка ПД, инженерные изыскания и прохождение экспертизы; ОТР и РД добавляются в зависимости от задачи. Точные сроки фиксируются в договоре.

Как формируется стоимость проектной документации?

Смету считают под конкретный объект. На стоимость влияют мощность и класс объекта, набор стадий (ОТР/ПД/РД/авторский надзор), глубина изысканий, вид экспертизы и сжатость сроков. Реконструкция обычно дороже нового строительства.

Какие документы нужны для экспертизы и согласований?

Комплект разделов ПД по ПП РФ № 87, положительные результаты инженерных изысканий, задание на проектирование, правоустанавливающие документы и технические условия на присоединение. Экспертиза проводится по ст. 49 ГрК РФ; форма — государственная или негосударственная.

Чем ОТР отличается от ПД и РД?

ОТР — предпроектные основные технические решения (облик объекта). ПД — проектная документация стадии «П», которая проходит экспертизу. РД — рабочая документация стадии «Р» для закупки и монтажа. Это последовательные стадии с разной глубиной проработки.
