Турбогенераторы и турбогенераторные установки
Купить турбогенератор от 15 кВт до 40 МВт: комплектные турбогенераторные установки синхронного и асинхронного типа, мощные турбогенераторы для собственной генерации предприятий и ТЭЦ. Связка «паровая турбина + турбогенератор» под ваши параметры пара — расчёт и КП за 1–2 рабочих дня.
О турбогенераторах и турбогенераторных установках
Что такое турбогенератор, чем он отличается от паровой турбины и где работает связка «паровая турбина + турбогенератор».
Турбогенератор — это электрическая машина, преобразующая механическую энергию вращения ротора в электрическую энергию переменного тока. В энергетическом блоке турбогенератор работает в связке с паровой турбиной: паровые турбины — турбогенераторы блочные, где паровая турбина даёт крутящий момент, а турбогенератор превращает его в электроэнергию.
ООО «РУСТРЕЙД» специализируется на турбогенераторных установках малой и средней мощности — от 15 кВт до 40 МВт. Мы поставляем как отдельные турбогенераторы, так и комплектные блочные установки заводской готовности «паровая турбина турбогенератор» с общим маслоснабжением, единой автоматикой и редуктором.
Поставляются синхронные и асинхронные генераторы с напряжением 0,4 кВ, 6,3 кВ и 10,5 кВ, со статической или бесщёточной системой возбуждения. Доступны турбогенераторы малой мощности (до 4 МВт), средней мощности (4–25 МВт) и мощные турбогенераторы для ТЭЦ (25–40 МВт). Реализация турбогенератора в режиме ИЭС (внутренней электростанции) — типовая задача для собственной генерации.
Все наши генераторы оснащены воздушной системой охлаждения по замкнутому контуру с водяным охлаждением воздухоохладителей (CACW), что обеспечивает надёжную работу в любых климатических условиях. Для мощных турбогенераторов от 25 МВт доступно водородное и водяное охлаждение.
Расчёт турбогенератора и реализация турбогенератора с параметрами под конкретный объект — наш профильный продукт. Опросный лист → расчёт → КП за 1–2 рабочих дня.
Для каких задач и объектов подходит решение
Турбогенераторные установки РУСТРЕЙД закрывают типовые сценарии собственной генерации, ТЭЦ и модернизации существующих ПТУ.
Собственная генерация на промпредприятиях
Утилизация технологического пара через паровую турбину и турбогенератор: закрывает базовую электрическую нагрузку, окупаемость от 2 лет.
ТЭЦ и распределённая генерация
Турбогенераторы для ТЭЦ малой и средней мощности, котельных-ТЭЦ и блочных модулей в составе комплектных установок паровая турбина + турбогенератор.
Маслоэкстракционные и сахарные заводы
Связка котёл — паровая турбина — турбогенератор работает на топливе из отходов производства (лузга, жом). Реальный кейс: экономия 322 млн ₽/год.
Химия, нефтехимия, металлургия
Утилизация избыточного пара технологических процессов. Регулируемый отбор пара из противодавленческой турбины — на технологические нужды.
Модернизация существующих ПТУ
Замена устаревших турбогенераторных двигателей (ТГ серия / ТВ / ТВФ) на современные синхронные генераторы с бесщёточным возбуждением.
Аварийное и резервное питание
Турбогенераторы малой мощности с воздушной системой охлаждения как резервный источник для критической инфраструктуры.
Типы генераторов
Мы поставляем различные типы генераторов для решения ваших задач

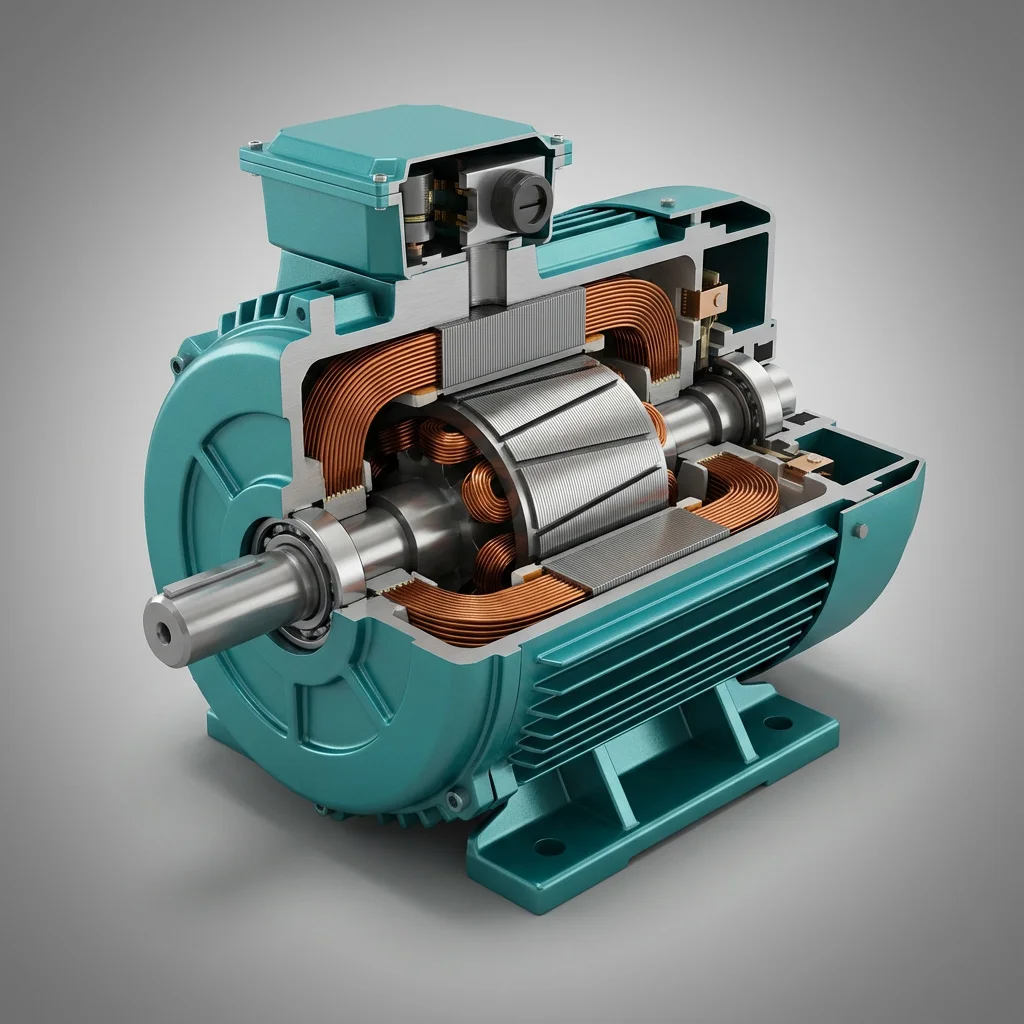

Синхронные генераторы
Надежные генераторы для стабильной выработки электроэнергии с высоким КПД и точным контролем напряжения и частоты.

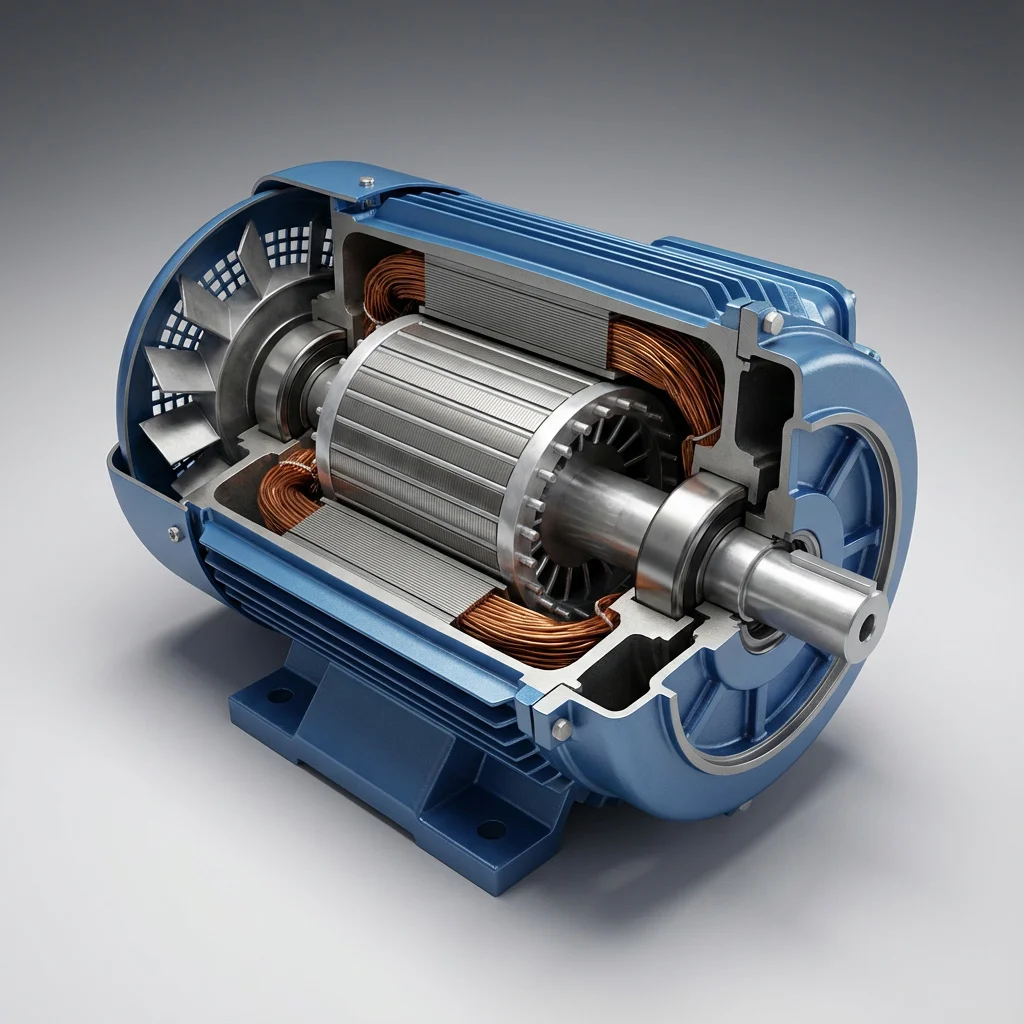

Асинхронные генераторы
Простая и экономичная конструкция для промышленных применений с минимальным техническим обслуживанием.
Варианты напряжения
Генераторы доступны с различными вариантами выходного напряжения
0,4 кВ
Для небольших объектов и локальных сетей
6,3 кВ
Для промышленных предприятий средней мощности
10,5 кВ
Для крупных энергетических объектов
Системы возбуждения
Выберите оптимальную систему возбуждения для ваших требований
Статическая система возбуждения
Быстрый отклик на изменения нагрузки, высокая точность регулирования напряжения
Бесщеточная система возбуждения
Минимальное обслуживание, отсутствие изнашиваемых контактов, высокая надежность
Технические характеристики и варианты исполнения
Сводная таблица по типовым исполнениям мощных турбогенераторов и комплектных турбогенераторных установок. Подстраницы с подробной спецификацией готовятся.
| Исполнение | Мощность | Напряжение | Тип | Возбуждение | Охлаждение | Особенности |
|---|---|---|---|---|---|---|
| Турбогенераторы малой мощности | 15 кВт – 4 МВт | 0,4 кВ | Синхронные / асинхронные | Статическая | CACW (воздух / вода) | Для локальных сетей, котельных-мини-ТЭЦ, резервного питания. С встроенным редуктором. |
| Турбогенератор 12 МВт | 8 – 12 МВт | 6,3 кВ | Синхронный | Бесщёточная | CACW | Типовое решение для собственной генерации крупных предприятий и ТЭЦ среднего класса. |
| Воздушный турбогенератор | 0,5 – 25 МВт | 0,4 / 6,3 / 10,5 кВ | Синхронный | Статическая / бесщёточная | Воздушная замкнутого контура (CACW) | Генераторы оснащены воздушной системой охлаждения по замкнутому контуру с водяным охлаждением воздухоохладителей. |
| Турбогенераторы ТГ (серия) | 6 – 40 МВт | 6,3 / 10,5 кВ | Синхронный | Бесщёточная | CACW / водородное (от 25 МВт) | Заводское обозначение ТГ — основа парка ТЭЦ России. Совместимо с турбинами П, ПТ, Р, К. |
| Турбогенераторы для ТЭЦ | 12 – 40 МВт | 6,3 / 10,5 кВ | Синхронный | Бесщёточная | CACW / водяное | Комплектные блочные установки паровые турбины турбогенераторы блочные с регулируемым отбором. |
Технические характеристики
Профессиональное оборудование для надежной генерации электроэнергии
Высокое качество
Генераторы от ведущих мировых производителей с многоступенчатым контролем качества на всех этапах
Высокий КПД до 98%
Эффективность преобразования механической энергии в электрическую благодаря современным технологиям
Надежность в работе
Расчётный ресурс более 200 000 часов эксплуатации с минимальными затратами на обслуживание
Полное сервисное сопровождение
Шеф-монтаж, пусконаладка, гарантийное обслуживание и техническая поддержка на всех этапах
Преимущества работы с нами
Надёжные турбогенераторные установки полной заводской готовности с технической поддержкой на всех этапах
Экономическое преимущество
Существенная экономия по сравнению с российскими или европейскими аналогами при сохранении высокого качества
Надежные решения
Проверенные технологии и комплектующие от ведущих мировых производителей
Полная комплектация
Турбогенераторные установки полной заводской готовности с системами управления и защиты
Техническая поддержка
Квалифицированная команда инженеров обеспечивает поддержку на всех этапах проекта
Состав поставки и объём работ
Что входит в поставку турбогенераторной установки полной заводской готовности и какие работы мы выполняем «под ключ».
Электрическая машина
- Генератор синхронный или асинхронный, мощность 15 кВт – 40 МВт
- Возбудитель (статический / бесщёточный)
- Подшипниковые узлы скольжения или качения
- Редуктор (опционально, для турбин с частотой ≠ 3000 об/мин)
Системы охлаждения и маслоснабжения
- Воздухоохладители CACW замкнутого контура
- Маслонасосы основные и аварийные
- Маслобак, маслоохладители, фильтры
- Трубопроводы и арматура с теплоизоляцией
Управление, защиты, автоматика
- Шкаф АРВ и АСУ турбогенератора
- Релейные защиты по ГОСТ Р МЭК 60255
- Система синхронизации с сетью (точная / самосинхронизация)
- Датчики вибрации, температуры, частоты вращения
Документация и сертификация
- Декларация о соответствии ТР ТС 004/2011 и ТР ТС 020/2011
- Паспорт, формуляр, инструкции по эксплуатации
- Программа ПНР, протоколы заводских испытаний
- Разрешения Ростехнадзора при необходимости
Услуги и сервис
- Шеф-монтаж и пусконаладка
- Обучение персонала заказчика
- Гарантийное обслуживание 12–24 мес.
- Опционально: ремонт турбогенераторов и сервисный контракт
Как проходит подбор, проектирование и поставка турбогенератора
Прозрачный процесс от опросного листа до сдачи турбогенераторной установки в эксплуатацию.
- 01
Сбор исходных данных
Заполнение опросного листа: требуемая мощность, напряжение, частота, режим работы (островной / параллель), параметры пара паровой турбины, климатическое исполнение, требования по уровню шума и вибрации.
- 02
Расчёт турбогенератора и подбор модели
Инженер РУСТРЕЙД делает расчёт турбогенератора: подбирает мощность с запасом 10–15%, тип (синхронный/асинхронный), систему возбуждения и охлаждения, необходимость редуктора и предлагает 1–2 варианта исполнения.
- 03
Подготовка коммерческого предложения
В течение 1–2 рабочих дней готовим КП с указанием цены турбогенератора, состава поставки, сроков и условий. При необходимости — предварительный 3D-эскиз компоновки.
- 04
Согласование ТЗ и договор
Финализируем техническое задание, согласуем график платежей, сроки изготовления и условия гарантии. Подписываем договор поставки.
- 05
Проектирование и изготовление
Разработка КД, согласование с заказчиком, изготовление турбогенератора и комплектация турбогенераторной установки. Заводские испытания холостого хода и под нагрузкой.
- 06
Поставка, шеф-монтаж и ПНР
Транспортировка на объект, шеф-монтаж, пусконаладочные работы, обучение персонала, сдача в эксплуатацию по программе ПНР.
- 07
Гарантийный и сервисный период
Регламентное обслуживание, мониторинг технического состояния, оперативная реакция при инцидентах, продление договора на сервисный контракт.
Реализованные проекты и примеры применения
Кейсы внедрения турбогенераторов и комплектных турбогенераторных установок на действующих предприятиях.
Пищевая промышленность · 5 МВт
Маслоэкстракционный завод
322 млн ₽/год экономии
Смотреть кейс →

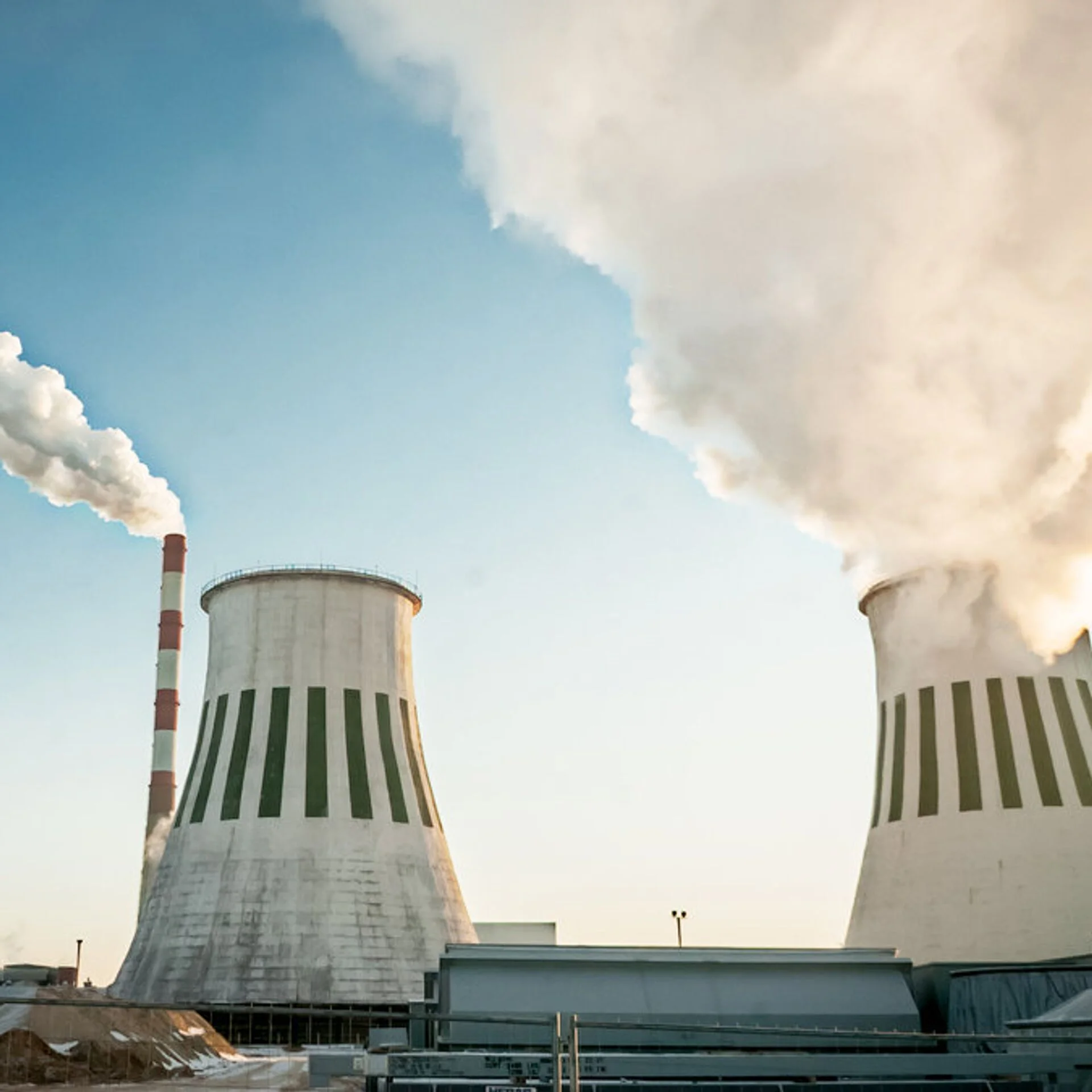

Энергетика · 2,5 МВт
ТГК — территориально-генерирующая компания
87,6 млн ₽/год, окупаемость ~2 года
Смотреть кейс →
Пищевая промышленность · до 8 МВт
Сахарный завод
Утилизация пара жома → собственная генерация
Смотреть кейс →
Химия · до 6 МВт
Химический завод
Регулируемый отбор пара + электроэнергия
Смотреть кейс →Тематические разделы кластера «Турбогенераторы»
Подробные подразделы по типам и сценариям использования турбогенераторов. Отдельные посадочные страницы запускаются последовательно — сейчас якоря ведут на соответствующий блок этой страницы.
Турбогенераторы малой мощности
15 кВт – 4 МВт, 0,4 кВ, для локальных сетей и котельных-ТЭЦ.
Турбогенератор 12 МВт
Типовое решение для собственной генерации крупных предприятий.
Воздушный турбогенератор
Замкнутый контур CACW, до 25 МВт, всепогодное исполнение.
Турбогенераторы ТГ
Серия ТГ — основа парка ТЭЦ России, 6–40 МВт.
Турбогенераторы для ТЭЦ
Комплектные блочные установки 12–40 МВт с регулируемым отбором.
Производство и изготовление
Производство турбогенераторов под заказ, заводские испытания, сертификация.
Цена турбогенератора
От чего зависит, как получить КП за 1–2 дня.
Ремонт турбогенераторов
Диагностика, перемотка, замена подшипников, балансировка.
0
Выполненных проектов
0
Постоянных клиентов
0
Лет опыта
0
Ведущих специалистов
Нам доверяют
Запросите КП на турбогенератор за 1–2 дня
Заполните опросный лист или оставьте контакты — наш инженер свяжется и уточнит параметры. По исходным данным сделаем расчёт турбогенератора и подготовим коммерческое предложение с ценой и сроками.
Что подготовить заранее
- Требуемая мощность и напряжение
- Параметры пара (P, T) на входе/выходе турбины
- Режим работы: параллель с сетью / остров
- Климатическое исполнение объекта
- Дедлайн по поставке и ПНР
Ответы на вопросы
Мы собрали ответы на самые популярные вопросы наших клиентов. Если вы не нашли ответ на свой вопрос — свяжитесь с нами.
Расчёт турбогенератора начинается с двух исходных параметров: тепловой мощности паровой турбины (расход и параметры пара на входе/выходе) и схемы включения в сеть предприятия. Под номинальную электрическую мощность подбирается генератор: 0,4 кВ — для локальных сетей до ~1 МВт; 6,3 кВ — для промышленных предприятий 1–10 МВт; 10,5 кВ — для крупной собственной генерации 10–40 МВт. Режим работы (базовый/островной/параллель с сетью) определяет тип генератора (синхронный — для острова, асинхронный — для параллели), систему возбуждения и автоматику. Заполните опросный лист, и мы подготовим расчёт турбогенератора и КП за 1–2 рабочих дня.
Комплектные турбогенераторные установки включают: генератор синхронный или асинхронный (с встроенным редуктором при необходимости), систему возбуждения, систему охлаждения CACW, шкаф управления и защит, маслоснабжение, ЗИП, шеф-монтаж и ПНР, документацию РФ. Для расчёта стоимости турбогенератора достаточно: мощности (кВт/МВт), напряжения (0,4/6,3/10,5 кВ), частоты (50/60 Гц), режима работы, климатического исполнения и параметров пара паровой турбины (если связка паровая турбина + турбогенератор). Полный опросный лист — на странице или по запросу.
Мощные турбогенераторы и турбогенераторные двигатели поставляются в диапазоне 15 кВт – 40 МВт. Поставляются: синхронные и асинхронные генераторы с напряжением 0,4 кВ, 6,3 кВ и 10,5 кВ; со статической или бесщёточной системой возбуждения; в составе комплектных блочных установок с паровой турбиной (паровая турбина + турбогенератор) или как отдельная единица для модернизации. Доступны турбогенераторы малой мощности (до 4 МВт), средней мощности (4–25 МВт) и в формате блок-модуля для собственной генерации предприятий.
Сроки поставки зависят от типа и мощности. Стандартные турбогенераторы малой и средней мощности — 4–10 месяцев, мощные турбогенераторы и комплектные турбогенераторные установки по индивидуальному заказу — 10–16 месяцев. Точные сроки фиксируются в договоре после согласования технического задания.
Все наши генераторы оснащены воздушной системой охлаждения по замкнутому контуру с водяным охлаждением воздухоохладителей (CACW), что обеспечивает стабильный отвод тепла и работу при высокой температуре наружного воздуха. Для турбогенераторов высокой мощности (от 25 МВт) доступно водородное и водяное охлаждение.
Да, реализация турбогенератора в режиме ИЭС — типовая задача: пар утилизируется на собственных нуждах, турбогенератор закрывает базовую электрическую нагрузку. На наших кейсах окупаемость собственной генерации на турбогенераторах ~2 года при работе в основном режиме 6500–8000 ч/год. Турбогенераторные установки полной заводской готовности интегрируются в существующую схему предприятия с минимальной реконструкцией ГРЩ.
Паровая турбина — приводной механизм, преобразующий энергию пара в крутящий момент на валу. Турбогенератор — электрическая машина, преобразующая этот крутящий момент в электроэнергию. Поэтому в энергетическом блоке всегда работает связка «паровые турбины — турбогенераторы блочные». Мы поставляем как раздельные единицы (для модернизации), так и комплектные блочные установки «паровая турбина турбогенератор» с общим редуктором, единой автоматикой и общим маслоснабжением.
Да. Сервисная служба РУСТРЕЙД выполняет диагностику и ремонт турбогенераторов: перемотку статора и ротора, замену подшипников, ревизию систем возбуждения, балансировку, испытания. Доступен ремонт турбогенераторов на месте эксплуатации и капитальный ремонт в условиях завода. Подробнее обсудим по запросу.
Цена турбогенераторов формируется из мощности, напряжения, типа генератора (синхронный дороже асинхронного), системы возбуждения, наличия редуктора, климатического исполнения, объёма ЗИП и сервиса. Как порядок величины: турбогенератор малой мощности до 1,5 МВт — от 8 млн ₽, турбогенератор 12 МВт — от 65 млн ₽, мощные турбогенераторы 25–40 МВт — индивидуальный расчёт. Точное КП — после опросного листа.
На всё турбогенераторное оборудование предоставляется гарантия 12–24 месяцев в зависимости от типа и комплектации. Доступны расширенные сервисные контракты с круглосуточной технической поддержкой и регламентным обслуживанием.
