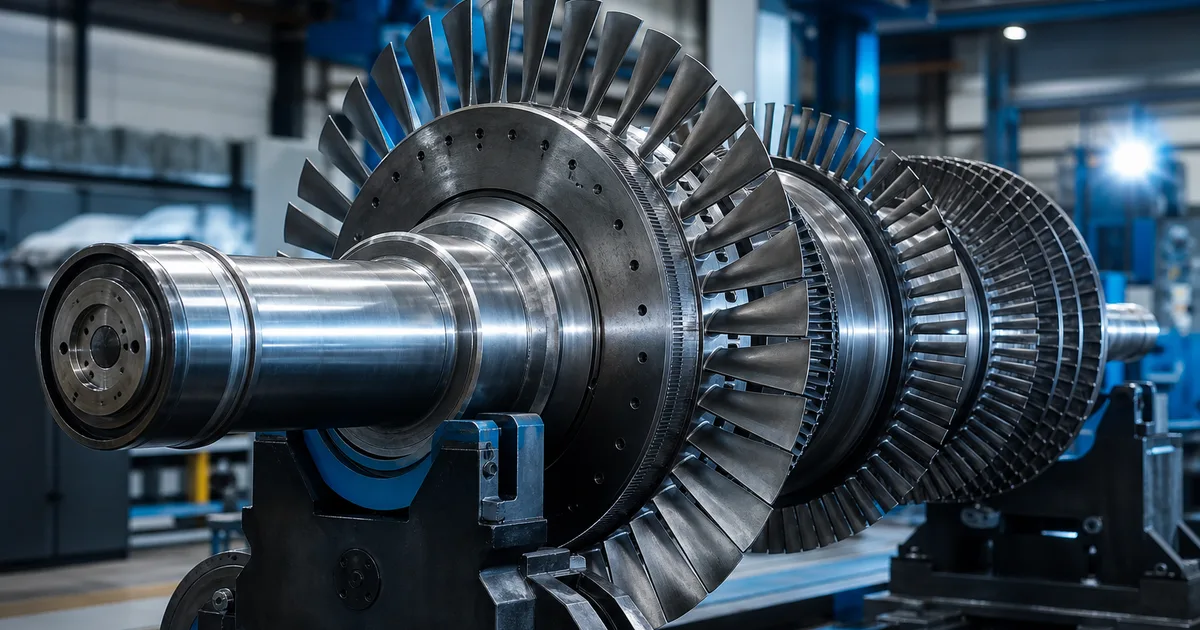

Роторы паровых турбин
Ремонт, восстановление и изготовление роторов паровых турбин. Если вам нужно купить ротор паровой турбины, оценить ремонтопригодность или заказать новый — подберём решение по дефектной ведомости и подготовим КП.
Ремонт и изготовление роторов: когда и зачем
Ротор — наиболее нагруженная деталь паровой турбины: он воспринимает крутящий момент, центробежные силы и тепловые нагрузки. Износ шеек, прогиб вала, трещины и эрозия лопаток снижают КПД, повышают вибрацию и создают риск аварии.
Ремонт целесообразен, когда дефекты устранимы в пределах расчёта на прочность и остаточного ресурса. Изготовление нового ротора — при критической ползучести металла, неремонтопригодных трещинах или отсутствии запасных частей на снятую с производства турбину. Тип работ определяется только после дефектации; сроки и стоимость уточняются по опросному листу.
Р · П · Т · ПТ · К
типы турбин
≥ 5
методов дефектоскопии
1–2 дня
на предварительное КП
Варианты исполнения ротора
Конструкцию выбирают по параметрам пара, частоте вращения и требованиям расчёта на прочность (ОСТ 108.020.109-82)
Цельнокованый ротор
Диски и вал выполнены из одной поковки. Высокая жёсткость и компактность, применяется в роторах цилиндров высокого и среднего давления (ЦВД/ЦСД) при высоких параметрах пара.
- Максимальная жёсткость
- Высокие параметры пара
- ЦВД / ЦСД
Сварной ротор
Собирается из отдельных кольцевых поковок и концевых валов кольцевыми швами. Снижает массу и напряжения в центре дисков, уменьшает габариты поковок — чаще применяется в роторах ЦНД.
- Снижение массы
- Оптимизация напряжений
- ЦНД
Ротор с насадными дисками
Диски напрессованы на вал с натягом. Технологичное решение для умеренных параметров пара; допускает замену отдельных дисков при ремонте.
- Умеренные параметры
- Ремонтопригодность
- Наборная схема
Дефекты, диагностика и объём восстановления
Объём работ определяется по результатам входного контроля. Ниже — типовая связка «дефект → метод контроля → технология ремонта»
| Типовой дефект ротора | Методы диагностики (НК) | Технология ремонта / восстановления |
|---|---|---|
| Износ, задиры, эллипсность шеек под подшипники | ВИК, микрометрия, замер радиального биения и конусности | Электрошлаковая (ЭШН) или лазерная наплавка, HVOF-напыление с последующей проточкой и перешлифовкой до номинала |
| Остаточный прогиб (изгиб) вала | Замер радиального биения в контрольных сечениях по заводскому формуляру | Термическая, термомеханическая или механическая правка вала |
| Трещины (галтели, тепловые канавки, пазы, осевой канал) | УЗК, магнитопорошковый (МПК), вихретоковый и капиллярный (ПВК) контроль | Выборка поверхностных трещин, заварка глубоких дефектов (ЭШС) — только если допускает расчёт на прочность и оценка живучести |
| Износ и эрозия рабочих лопаток и дисков | ВИК, капиллярный (ПВК) и магнитопорошковый контроль лопаток | Восстановление или полная замена лопаточного аппарата (переоблопачивание), моментная развеска |
| Повреждение уплотнительных гребней | ВИК, микрометрия зазоров | Замена уплотнительных колец, механическое восстановление геометрии гребней |
| Ползучесть и деградация структуры металла | Замер твёрдости, металлографический анализ микроповреждённости | При критических изменениях структуры — выбраковка и изготовление нового ротора |
Возможность правки прогиба и заварки трещин определяется расчётом на прочность и оценкой остаточного ресурса. Не все дефекты подлежат ремонту — при критической ползучести металла ротор выбраковывается.
Исходные данные и требования к поковкам
Для расчёта КП и запуска работ нужен набор исходных данных. Чем полнее пакет — тем точнее оценка ремонтопригодности, сроков и стоимости.
- Паспортные данные: тип и марка турбины, завод-изготовитель, заводской номер, год пуска
- Техническая документация: чертежи ротора, заводской формуляр
- Условия эксплуатации: суммарная наработка (часы), число пусков, параметры пара, частота вращения
- Дефектная ведомость: описание повреждений (вибрация, задиры, трещины)
- Фактические замеры: радиальное биение (прогиб), конусность/эллипсность шеек, результаты УЗК/МПК, твёрдость
- История ремонтов: наплавки, правки, замены лопаток
- Фотоматериалы повреждённых узлов
Материалы и нормативная база
Заготовки валов и цельнокованых роторов изготавливают из жаропрочных перлитных сталей: 25Х1М1ФА (Р2, Р2МА) — с предельной температурой металла ротора ориентировочно до 530 °C, 20Х3МВФ (ЭИ415) — примерно до 545 °C. Точная марка и режим уточняются по НТД агрегата и опросному листу.
ГОСТ 8479-70 Поковки из конструкционной углеродистой и легированной стали. Общие технические условия — группы поковок и категории прочности (КП) для заготовок валов/роторов диаметром до 800 мм
ГОСТ ИСО 1940-1-2007 Требования к качеству балансировки жёстких роторов. Классы точности балансировки (G). Введён взамен ГОСТ 22061-76
ГОСТ Р ИСО 20816-1-2021 Измерения вибрации и оценка вибрационного состояния машин. Пришёл на смену серии ГОСТ ИСО 10816
ОСТ 108.020.109-82 Турбины паровые стационарные. Расчёт на статическую прочность дисков и роторов (цельнокованых, сварных, с насадными дисками)
Технология, балансировка, испытания, сроки
Последовательность работ при ремонте ротора паровой турбины
- 1Входная дефектация
Полный неразрушающий контроль (ВИК, УЗК, МПК, ПВК, вихретоковый), замер биений, твёрдости, металлография.
- 2Восстановление шеек
Электрошлаковая или лазерная наплавка, HVOF-напыление с последующей проточкой и шлифовкой до номинала.
- 3Правка и лопаточный аппарат
Термомеханическая правка прогиба, переоблопачивание, ремонт уплотнений и восстановление геометрии.
- 4Балансировка и испытания
Финальная динамическая балансировка на разгонно-балансировочном стенде (классы G, ГОСТ ИСО 1940-1-2007), контроль вибрации по ГОСТ Р ИСО 20816-1-2021, разгонные испытания по программе НД.

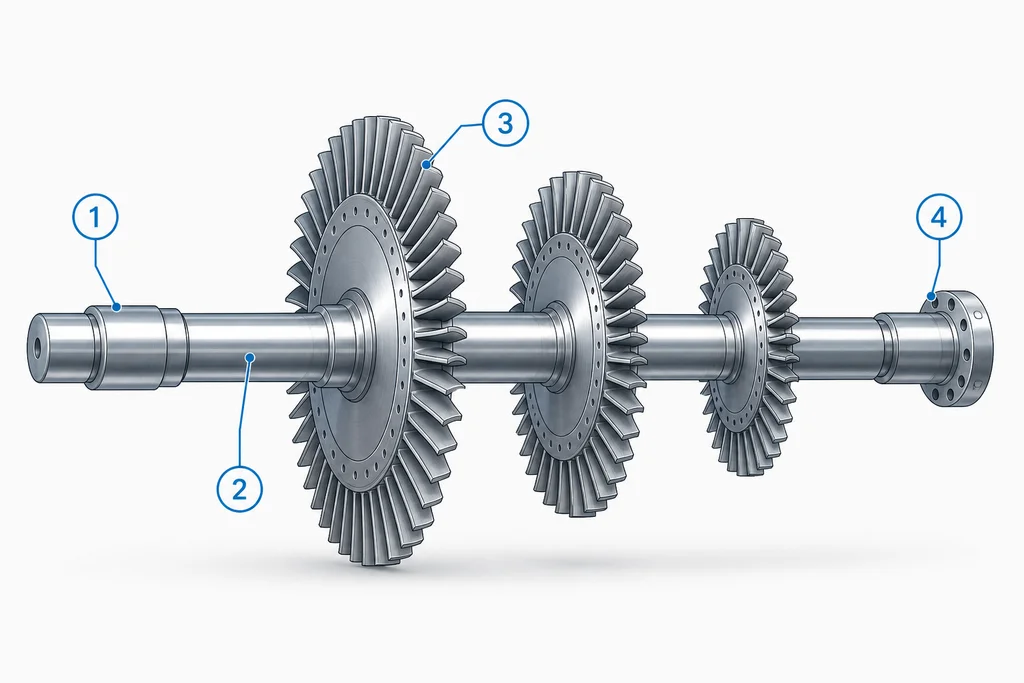

- 1 Опорная шейка под подшипник
- 2 Вал ротора
- 3 Облопаченный диск (рабочая ступень)
- 4 Концевая муфта (соединение с генератором)
Сроки ремонта и изготовления, а также стоимость уточняются по опросному листу — они зависят от тяжести дефектов, наличия поковок и загрузки производства.
Технические параметры и услуги
| Тип турбины | Р, П, Т, ПТ, К — стационарные и приводные |
|---|---|
| Конструкция ротора | Цельнокованый / сварной / с насадными дисками |
| Марки роторных сталей | 25Х1М1ФА (Р2, Р2МА), 20Х3МВФ (ЭИ415) и аналоги по НТД |
| Предельная температура металла | ≈530 °C (25Х1М1ФА) / ≈545 °C (20Х3МВФ) |
| Требования к поковкам | ГОСТ 8479-70 (группы, категории прочности КП) |
| Качество балансировки | Классы G по ГОСТ ИСО 1940-1-2007 |
| Виды работ | Ремонт / восстановление / изготовление нового ротора |
| Срок и стоимость | Уточняется по опросному листу после дефектации |
Кейсы
Опыт РУСТРЕЙД в поставке и сопровождении энергетических проектов подтверждён реализованными объектами
Реализованные проекты
Параметры оборудования, объекты и результаты внедрения — в разделе «Кейсы».
Смотреть кейсы →Турбогенераторы
Комплектные турбогенераторные установки под задачи заказчика.
Перейти →Лопатки турбин
Изготовление и поставка рабочих и направляющих лопаток для переоблопачивания.
Перейти →См. также
Отправить дефектную ведомость
Пришлите паспортные данные турбины и дефектную ведомость — подготовим предварительное КП на ремонт или изготовление ротора за 1–2 дня.
Ответы на вопросы
Мы собрали ответы на самые популярные вопросы наших клиентов. Если вы не нашли ответ на свой вопрос — свяжитесь с нами.
Решение принимается по результатам дефектации. Пришлите паспортные данные турбины (тип, марка, заводской номер), дефектную ведомость и фактические замеры — мы оценим ремонтопригодность и предложим оптимальный вариант: восстановление шеек и лопаточного аппарата, правку прогиба либо изготовление нового ротора. Возможность заварки трещин и правки определяется расчётом на прочность и оценкой остаточного ресурса, поэтому не все дефекты подлежат ремонту.
Минимум для предварительного КП: тип и марка турбины, заводской номер, частота вращения, параметры пара (давление и температура), суммарная наработка и число пусков, дефектная ведомость и фотографии повреждённых узлов. Для точного расчёта нужны чертежи ротора (при наличии), заводской формуляр и фактические замеры — радиальные биения (прогиб), эллипсность/конусность шеек, результаты УЗК/МПК, замеры твёрдости.
Для цельнокованых валов и роторов паровых турбин применяют жаропрочные перлитные стали — например 25Х1М1ФА (Р2, Р2МА) с предельной температурой металла ротора ориентировочно до 530 °C и 20Х3МВФ (ЭИ415) — примерно до 545 °C. Точная марка и допустимый режим определяются нормативно-технической документацией конкретного агрегата и уточняются по опросному листу. Общие требования к поковкам задаёт ГОСТ 8479-70.
Три основные конструкции: цельнокованый (высокая жёсткость, для ЦВД/ЦСД и высоких параметров пара), сварной из кольцевых поковок (снижение массы и оптимизация напряжений, чаще ЦНД) и с насадными дисками (для умеренных параметров пара). Выбор ограничен параметрами пара, частотой вращения, габаритами доступной поковки и требованиями расчёта на статическую прочность по ОСТ 108.020.109-82.
Да. По отраслевым методикам после любых работ, изменяющих распределение масс (наплавка и проточка шеек, переоблопачивание, замена дисков, правка), выполняется финальная динамическая балансировка на балансировочном (разгонно-балансировочном) стенде. Требования к качеству балансировки жёстких роторов и классы точности G задаёт ГОСТ ИСО 1940-1-2007, оценка вибрационного состояния — по ГОСТ Р ИСО 20816-1-2021. Программа разгонных испытаний согласуется по НД.
Опыт поставки и сопровождения энергетических проектов подтверждён реализованными кейсами на объектах ТГК, сахарного, химического и нефтеперерабатывающего производств. С деталями проектов и параметрами оборудования можно ознакомиться в разделе «Кейсы».
