Цилиндр высокого давления
Давление до 130 бар
Температура до 565 °C
Материалы 15Х11МФ · 15Х12ВНМФ · 20Х13
Регулирующая ступень и первые рабочие ступени — хромистые жаропрочные стали под перегретый пар.
Все ступени: ЦВД / ЦСД / ЦНДЭрозионная защита стеллитомПо чертежам и образцамСтали 15Х11МФ, 20Х13, ХН35ВТ
Лопатки для паровых турбин
Изготовление и поставка лопаток для паровых турбин ЦВД, ЦСД и ЦНД: рабочие, направляющие, сопловые, замковые и регулирующие. Подбор материалов под фактические параметры пара, эрозионная защита последних ступеней, ремонтные комплекты и серийные партии.
до 0,01 мм Контроль геометрии профиля
до 130 бар / 565°C Рабочие параметры пара
хромистые, аустенитные, стеллит Материалы и покрытия
от 4 до 12 недель Сроки изготовления партии
Для каких задач и объектов подходит решение
Страница посвящена лопаткам именно для паровых турбин: с учётом давления и температуры пара, степени влажности на выходе и капельной эрозии последних ступеней. Здесь не про газотурбинные агрегаты — фокус на пар, ремонтные комплекты, замену партии и воспроизводство OEM-позиций.
Лопатки паровых турбин работают в условиях, которые принципиально отличаются от газовых турбин: высокое давление перегретого пара, ограниченная температура (как правило до 540–565°C для ЦВД), переход через зоны влажного пара в ЦНД, переменные нагрузки при пусках-остановах, многолетние межремонтные интервалы. Поэтому к материалам, термообработке и геометрии лопаточного аппарата паровой турбины предъявляются специальные требования, отличающиеся от лопаток газовых установок.
Типовые сценарии запроса: износ или повреждение комплекта рабочих лопаток одной из ступеней ЦВД/ЦСД/ЦНД, замковые лопатки и пакетные крепления, направляющие аппараты диафрагм, сопловые лопатки регулирующей ступени, лопатки последних ступеней ЦНД с защитой от капельной эрозии. Заказчику обычно нужны не отдельные позиции, а укомплектованная партия под конкретный ремонт с гарантированной геометрией и материалами под фактические параметры пара.
Для запуска изготовления требуются исходные данные: чертежи или образцы, тип лопатки и номер ступени, рабочие параметры (давление, температура, степень сухости пара), материал, наличие защитного покрытия, фактический ресурс и условия эксплуатации. При отсутствии полной документации выполняется reverse engineering — оцифровка пера, хвостовика и замковых зон с восстановлением критичных размеров.
Подбор материала ведётся по ступени и режиму. Для ЦВД и регулирующей ступени применяются жаропрочные хромистые стали 15Х11МФ, 15Х12ВНМФ, 20Х13. Для промежуточных ступеней ЦСД — аустенитные сплавы 09Х14Н19В2БР1, ХН35ВТ. Для влажно-парового тракта ЦНД и последних ступеней — стали 13Х11Н2В2МФ с обязательной эрозионной защитой: стеллитовые накладки, лазерная закалка кромок, плазменное напыление. Такой подход обеспечивает прогнозируемый ресурс лопаточного аппарата при работе в условиях капельной эрозии и многократных пусков.
Когда обращаются за лопатками паровых турбин
- Нужно заменить изношенный или повреждённый комплект лопаток ступени ЦВД, ЦСД или ЦНД.
- Требуются замковые, направляющие или сопловые лопатки под конкретную ступень и хвостовик.
- Нужна эрозионная защита последних ступеней ЦНД при работе во влажном паре.
- OEM-позиция недоступна или сроки её поставки не укладываются в график ремонта.
- Нужно изготовить аналог по чертежу, каталожному номеру или физическому образцу.
Типовые объекты эксплуатации
- Конденсационные паровые турбины ТЭС и ТЭЦ
- Турбины с регулируемым отбором и противодавлением промышленных предприятий
- Приводные паровые турбины питательных насосов, дымососов, компрессоров
- Турбины малой и средней мощности (от 0,5 до 120 МВт) сахарных, химических, нефтехимических заводов
- Турбоагрегаты Siemens, GE, Skoda, Ekol, Howden, Alstom, Ansaldo, КТЗ, ЛМЗ, УТЗ
ЦВД, ЦСД и ЦНД — три зоны, три материала
Лопатки подбираются по фактическим параметрам пара на ступени. От одной зоны к другой меняются давление, температура, влажность — а вместе с ними и материал.
Цилиндр среднего давления
Давление 40–80 бар
Температура до 540 °C
Материалы 09Х14Н19В2БР1 · ХН35ВТ
Промежуточные ступени работают на перегретом паре после промперегрева — аустенитные сплавы.
Цилиндр низкого давления
Давление < 5 бар
Температура влажный пар
Материалы 13Х11Н2В2МФ · stellite
Длинные лопатки последних ступеней с эрозионной защитой: стеллит, лазерная закалка кромок.
Материалы под условия пара
Под каждую ступень — свой набор сталей и защитных покрытий. Подбор ведётся по фактическим параметрам, а не по табличному номиналу.
Хромистые стали
Жаропрочные стали для ЦВД и регулирующей ступени. Стабильная работа на перегретом паре до 565°C.
Аустенитные сплавы
Для ЦСД и промежуточных ступеней с длительным ресурсом при средних температурах перегрева.
Эрозионная защита
Стеллитовые накладки на входной кромке, лазерная закалка 0,5–1,2 мм, плазменное и HVOF-напыление.
Технические характеристики и варианты исполнения
Параметры, которые должны быть согласованы с эксплуатацией и службой ремонта до запуска производства лопаток паровой турбины.
5-координатная мехобработка пера, замковой части и хвостовика с проверкой по 3D-модели и шаблонам ступени.
Подбор материала и термообработки под параметры конкретной ступени — от перегретого пара ЦВД до влажного тракта ЦНД.
Стали 15Х11МФ, 20Х13, 13Х11Н2В2МФ, аустенитные ХН35ВТ, эрозионная защита стеллитом и лазерной закалкой.
Зависит от наличия чертежей, объёма reverse engineering, количества ступеней и необходимости защитных покрытий.
Параметры производства
Типы лопаток Рабочие, направляющие, сопловые, регулирующей ступени, замковые, лопатки последних ступеней ЦНД, комплектные диафрагмы
Ступени и зоны турбины ЦВД, ЦСД, ЦНД, регулирующая ступень, ступени влажно-парового тракта
Хвостовики и крепления Т-образный, ёлочный, вильчатый, грибовидный, замковые узлы пакетов
Материалы под пар 15Х11МФ, 15Х12ВНМФ, 20Х13, 12Х13, 13Х11Н2В2МФ, 09Х14Н19В2БР1, ХН35ВТ, ХН70ВМЮТ — по ступени и температуре
Защита от эрозии Стеллитовые пластины, лазерная закалка кромок, плазменное напыление, нитрид-титановые покрытия
Формат поставки Отдельные позиции, ремонтный комплект на ступень, пакетный комплект, серийная партия под капремонт
Документация Протоколы геометрического контроля, сертификаты материалов, паспорт партии, акт приёмки
Где востребованы наши лопатки
Типовые объекты эксплуатации, для которых мы поставляем ремонтные комплекты и серийные партии.
Конденсационные паровые турбины ТЭС и ТЭЦ
Турбины с регулируемым отбором и противодавлением промышленных предприятий
Приводные паровые турбины питательных насосов, дымососов, компрессоров
Турбины малой и средней мощности (от 0,5 до 120 МВт) сахарных, химических, нефтехимических заводов
Турбоагрегаты Siemens, GE, Skoda, Ekol, Howden, Alstom, Ansaldo, КТЗ, ЛМЗ, УТЗ
Типы лопаток паровой турбины и состав поставки
Под задачу можно собрать и единичную позицию, и полный комплект на ступень — ниже основные категории, которые мы изготавливаем.
01 Рабочие лопатки ЦВД и ЦСД
Лопатки рабочих ступеней высокого и среднего давления из хромистых сталей 15Х11МФ, 15Х12ВНМФ под температуру до 540°C.
02 Лопатки последних ступеней ЦНД
Длинные лопатки влажно-парового тракта с эрозионной защитой: стеллитовые накладки на входной кромке, лазерная закалка.
03 Сопловые и направляющие лопатки
Сопловые лопатки регулирующей ступени и направляющие аппараты диафрагм с контролем шага, угла и площади горла.
04 Замковые лопатки и пакеты
Замковые лопатки, элементы пакетных креплений, бандажи и проволочные связи под конкретный тип ротора и ступени.
05 Reverse engineering по образцу
Оцифровка пера, хвостовика и замковых зон, восстановление 3D-модели и подготовка чертежа под производство при отсутствии документации.
06 Инженерное сопровождение
Подбор материала, согласование критериев приёмки, помощь в формировании ремонтного комплекта и документации поставки.
Как проходит подбор и поставка лопаток
Рабочий маршрут от первичного запроса до отгрузки партии — оптимизирован под формат ремонтных проектов на действующем оборудовании.
- Этап 1
Сбор исходных данных
Получаем тип турбины, номер ступени, чертежи или образцы, параметры пара, фактический износ и желаемый срок ремонта.
- Этап 2
Технический анализ
Определяем материал по ступени, объём reverse engineering, необходимость эрозионной защиты, критичные размеры профиля и хвостовика.
- Этап 3
Согласование КП
Формируем коммерческое предложение с объёмом партии, материалами, покрытиями, сроками и документацией приёмки.
- Этап 4
Производство и контроль
Литьё или прокат заготовок, мехобработка на 5-координатных станках, термообработка, нанесение защитных покрытий, межоперационный контроль.
- Этап 5
Поставка и сопровождение
Комплектуем партию по ступеням, передаём паспорта, протоколы геометрии и сертификаты материалов, сопровождаем монтаж при необходимости.
0 лет в энергетике
0 рабочая температура ЦВД
0 давление пара
0 недели срок партии
Реализованные проекты на паровом оборудовании
Примеры промышленных объектов с паровыми турбинами, где компания выполняла поставку комплектующих и сервис по турбинной части.

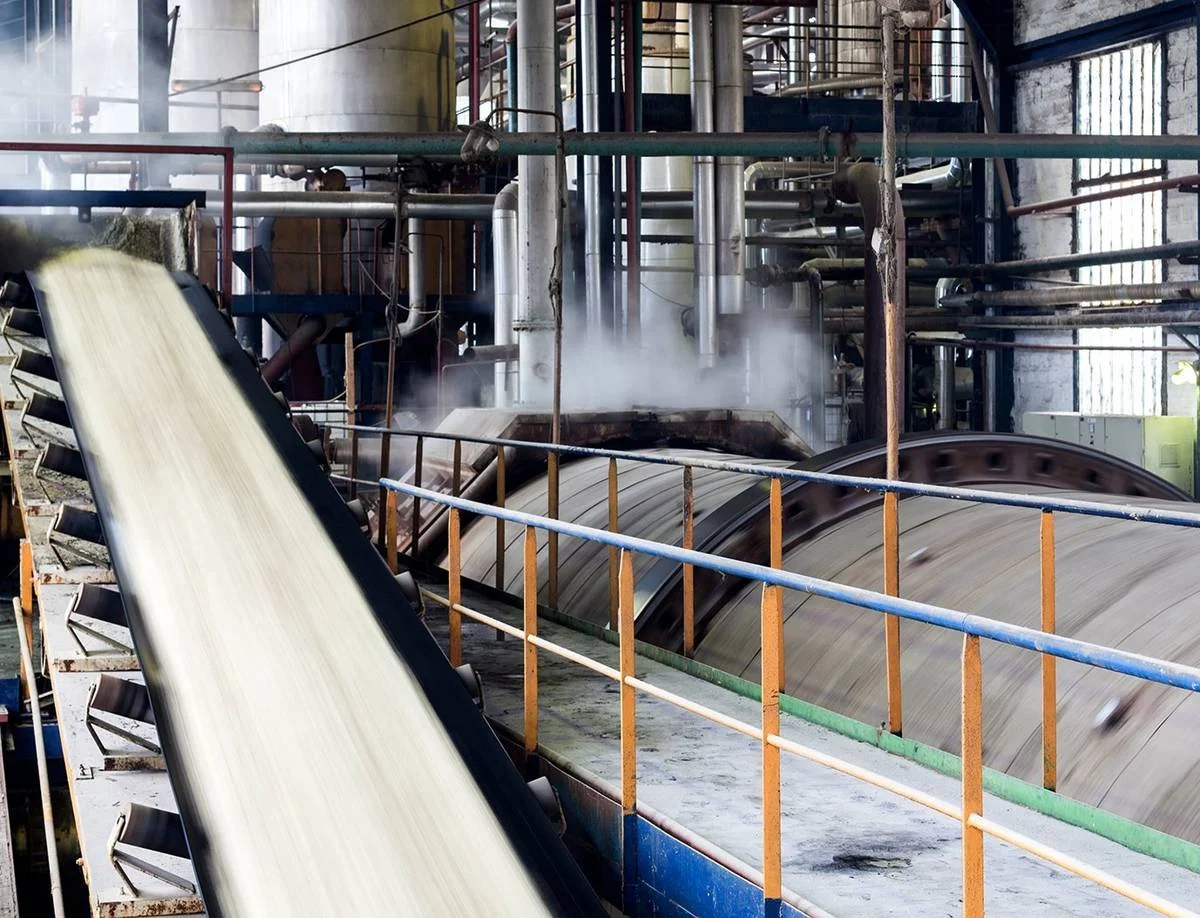

Сахарный завод
Замена устаревшей паровой турбины с полным комплектом ремонтных позиций турбинной части и контроль ввода в эксплуатацию.
Смотреть кейс →

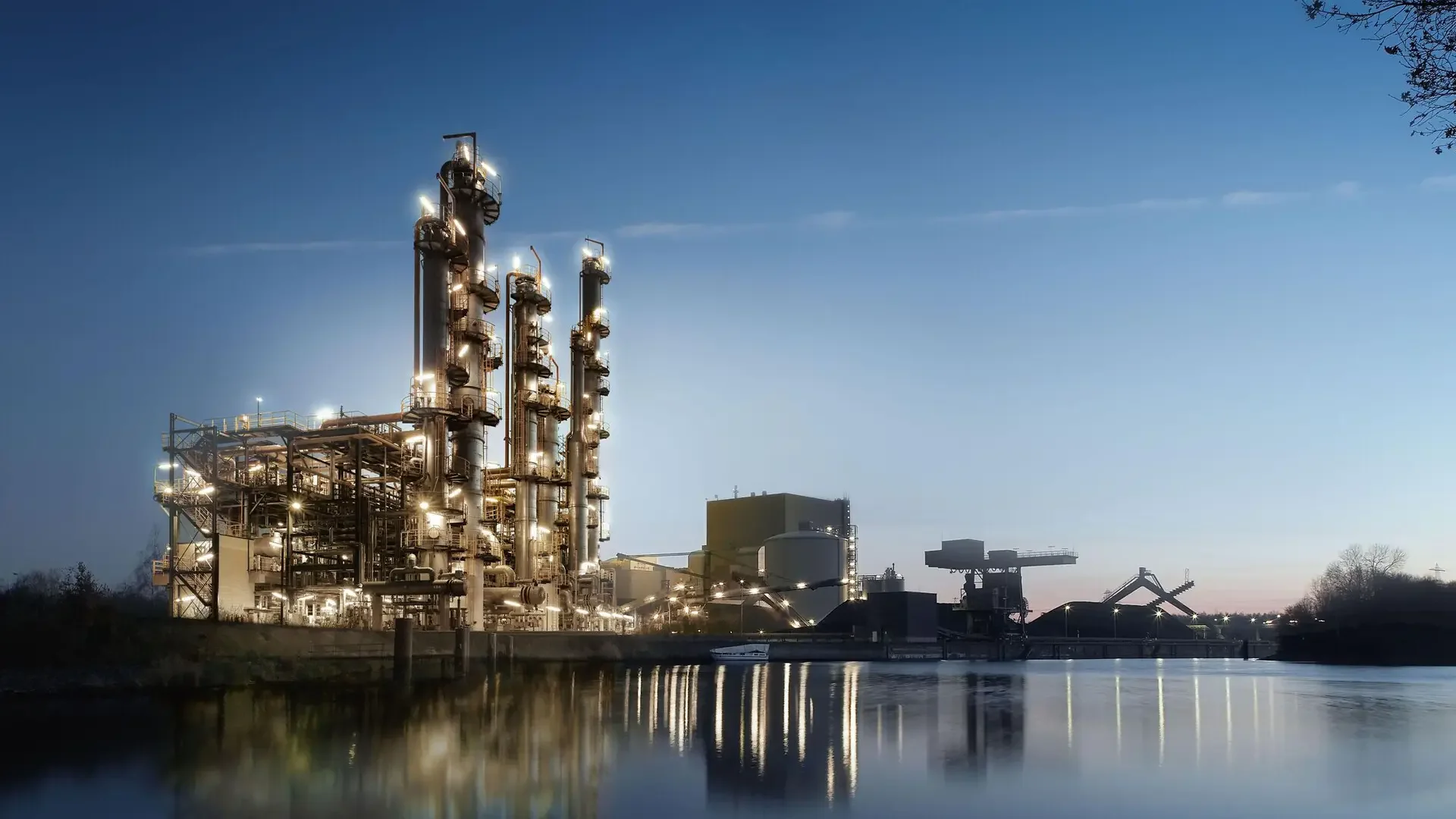

Химический завод
Поставка турбогенераторной установки 3,8 МВт на химическом производстве с критическими требованиями к надёжности паровой части.
Смотреть кейс →

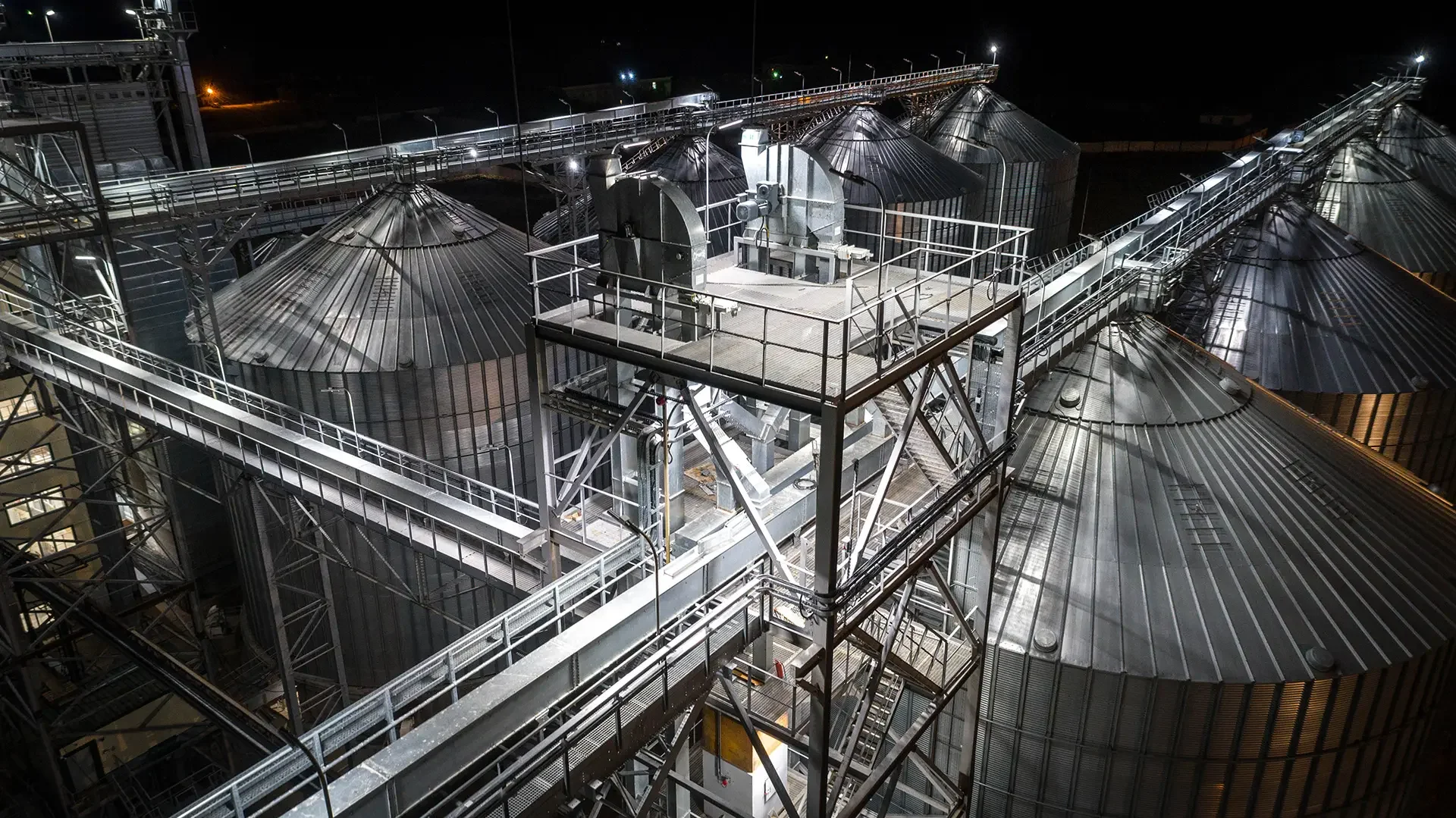

Маслоэкстракционный завод
Проект по установке турбогенераторной установки 5 МВт с собственной выработкой пара и полным сервисным сопровождением.
Смотреть кейс →См. также
Связанные разделы сайта — родительская страница лопаток, сестринские подстраницы и оборудование, под которое заказываются комплектующие.
Все турбинные лопатки
Общий раздел: услуги, материалы, реверс-инжиниринг и обзор технологий изготовления.
Перейти →Производство лопаток
Сестринская страница про процесс изготовления, контроль геометрии и партии.
Перейти →Паровые турбины
Раздел оборудования: конденсационные, приводные турбины и турбины малой мощности.
Перейти →Проектирование
Если нужно восстановить документацию или провести обследование турбоагрегата.
Перейти →Запросите КП на лопатки паровой турбины
Чтобы получить точный расчёт сроков и стоимости, передайте параметры ступени, материал, фактические размеры или чертежи, требования к покрытию. Мы вернёмся с КП и техническим комментарием по составу партии.
- Укажите тип турбины (ЦВД/ЦСД/ЦНД), номер ступени и тип лопатки (рабочая, направляющая, сопловая, замковая).
- Передайте параметры пара: давление, температуру, степень влажности на выходе ступени.
- Приложите чертежи, фото или данные обмера — при отсутствии чертежа запустим reverse engineering по образцу.
Нам доверяют
Ответы на вопросы
Мы собрали ответы на самые популярные вопросы наших клиентов. Если вы не нашли ответ на свой вопрос — свяжитесь с нами.
Лопатки паровых турбин рассчитаны на меньшие температуры (обычно до 540–565°C), но работают при высоком давлении перегретого пара и переходят в зону влажного пара на последних ступенях ЦНД. Поэтому акцент делается на хромистые и аустенитные стали, эрозионную защиту входных кромок и устойчивость к капельной эрозии — а не на жаропрочные никелевые сплавы, как у газовых турбин.
Для ЦВД и регулирующей ступени — хромистые стали 15Х11МФ, 15Х12ВНМФ, 20Х13. Для ЦСД — аустенитные 09Х14Н19В2БР1, ХН35ВТ. Для последних ступеней ЦНД во влажно-паровом тракте — 13Х11Н2В2МФ с обязательной эрозионной защитой: стеллитовыми накладками или лазерной закалкой кромок.
Применяются три основных решения: пайка стеллитовых пластин на входную кромку (классический OEM-подход), лазерная закалка кромки на глубину 0,5–1,2 мм, плазменное или газодинамическое напыление износостойких покрытий. Выбор зависит от ступени, длины лопатки, степени влажности пара и стоимости решения.
Минимум — тип турбины, номер ступени, тип лопатки и количество. Желательно: чертёж или физический образец, параметры пара (давление, температура, влажность), требования к материалу и покрытию, фактический ресурс и сроки ремонта. При отсутствии чертежа запускается reverse engineering по образцу.
Стандартный диапазон — от 4 до 12 недель. Более короткие сроки реальны при готовых чертежах и небольших позициях. Удлинение возможно при reverse engineering, нанесении сложных покрытий, большом объёме партии или работе с никелевыми сплавами.
Износ и эрозия лопаток снижают КПД ступени, разбалансируют ротор, повышают вибрацию и риск повреждения смежных лопаток и направляющего аппарата. В предельных случаях — отрыв лопатки и аварийный останов турбины с длительным простоем. Поэтому замена изношенного комплекта закладывается в плановый капремонт, а не откладывается до отказа.
