Турбопривод — паровая турбина для механического привода компрессоров и насосов. Гибкая модульная конструкция адаптируется под механизм и режим: эффективность, оптимизированный баланс пара и переменная скорость вращения.
Паровые турбины, приводящие в действие компрессоры и насосы любого типа
Приводная паровая турбина (mechanical drive steam turbine) — это турбомашина, преобразующая тепловую энергию пара в механическую энергию вращения вала для привода промышленного оборудования: компрессоров, насосов, вентиляторов и воздуходувок.
Пар высокого давления поступает на лопатки турбины через сопловой аппарат. При расширении пара его потенциальная энергия преобразуется в кинетическую энергию потока, которая затем передаётся роторным лопаткам. Ротор вращается и передаёт крутящий момент на вал приводимого механизма.
В отличие от турбин для выработки электроэнергии, которые работают на постоянных оборотах (3000 или 1500 об/мин), приводные турбины могут работать в широком диапазоне скоростей вращения, что позволяет точно регулировать производительность компрессора или насоса.
Современные приводные турбины бывают одноступенчатыми (для небольших мощностей) и многоступенчатыми (для высоких мощностей и перепадов давления). Применяются как активные ступени (импульсные), так и реактивные — в зависимости от параметров пара и требуемых характеристик.
Ключевые компоненты: ротор с лопатками, диафрагмы с сопловыми каналами, уплотнения вала, подшипники скольжения, система регулирования и защиты. Все элементы проточной части оптимизированы для минимизации аэродинамических потерь.
Проектирование каждой турбины под потребности клиента
Профессиональное оборудование для надежного привода промышленных механизмов
До 12 000 об/мин с плавным регулированием для точного управления приводимым механизмом
Оптимизированная аэродинамика проточной части минимизирует потери и повышает эффективность
Надежная конструкция обеспечивает длительный срок службы с минимальным обслуживанием
Мощность 0.5–50 МВт, давление до 140 бар, температура до 540°C
Наши приводные турбины сочетают в себе передовые технологии и надёжность
В отличие от турбин для генерации, приводные турбины работают с переменной скоростью для точного управления процессом
Поставка на раме со всем вспомогательным оборудованием — готовность к монтажу сразу после доставки
Оптимизированная аэродинамика лопаток и ступеней для минимизации потерь энергии
Существенная экономия по сравнению с электроприводом за счёт утилизации избыточного пара
От небольших приводов питательных насосов до мощных компрессорных агрегатов
Проектирование и изготовление по API 612, ГОСТ и международным стандартам
Сокращение сроков СМР и ПНР благодаря модульной конструкции и заводским испытаниям
Оптимизированный производственный процесс позволяет сократить время изготовления
Выберите приводимый механизм, мощность и режим — получите ориентировочное исполнение турбопривода и запрос КП с подобранными параметрами.
Подберите ориентировочное исполнение турбопривода. Финальные параметры уточняем по опросному листу.
1) Ваш механизм и режим
2) Рекомендованное исполнение
Подбор ориентировочный. Точное исполнение зависит от параметров пара, характеристики механизма и режимов — уточняется по опросному листу.
Турбопривод конфигурируется под механизм: тепловая схема, число ступеней и способ соединения подбираются по параметрам пара и нагрузке.
| Исполнение | Схема | Когда применяется | Преимущество |
|---|---|---|---|
| Противодавленческая (Р) | Выхлоп на потребителя пара | Есть полезный низкопотенциальный пар (техпроцесс, теплосеть) | Максимальная экономия пара, простая схема |
| Конденсационная (К) | Выхлоп в конденсатор под вакуумом | Нет потребителя отработанного пара, нужна макс. работа | Полное срабатывание теплоперепада |
| Одноступенчатая | Активная ступень (Curtis/Rateau) | Вспомогательные механизмы малой мощности | Простота, минимальная стоимость |
| Многоступенчатая | Активные и реактивные ступени | Средняя и большая мощность, высокий перепад | Высокий КПД, широкий диапазон режимов |
| Параметр | Значение |
|---|---|
| Мощность на валу | до ~40–50 МВт (типовой диапазон) |
| Частота вращения | переменная, до 12 000 об/мин |
| Давление свежего пара | до 140 бар |
| Температура свежего пара | до 540 °C |
| КПД (изоэнтропический) | до ~85 % для многоступенчатых |
| Проектный ресурс | порядка 100 000+ эквивалентных часов |
| Схемы выхлопа | противодавление / конденсация |
| Соединение с механизмом | прямой привод или через редуктор |
| Стандарты | API 612 (нефтегаз), ГОСТ/СТО и НТД заказчика |
Диапазоны типовые; точные пределы зависят от типоразмера и уточняются по опросному листу. Для нефтегаза и нефтехимии применяется API 612 (special-purpose steam turbines).

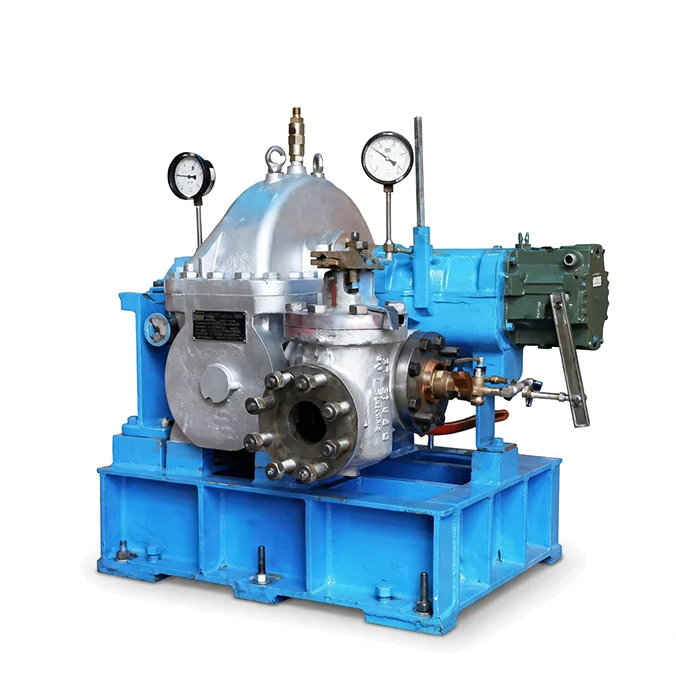

Турбопривод поставляется как готовый агрегат на раме — с системами смазки, регулирования и защиты, готовый к интеграции в тепловую схему объекта.
Реализованные проекты и параметры оборудования — доказательная база опыта поставок.
Приводные турбоагрегаты для питательных насосов и технологических механизмов — часть реализованных энергетических проектов РУСТРЕЙД. Смотрите параметры объектов, комплектацию и результаты внедрения.
Мы собрали ответы на самые популярные вопросы наших клиентов. Если вы не нашли ответ на свой вопрос — свяжитесь с нами.
Отправьте параметры пара (давление и температура на входе, доступное противодавление), тип приводимого механизма и требуемую мощность с оборотами. По этим данным инженер подбирает исполнение турбопривода (одно- или многоступенчатая турбина, противодавленческая или конденсационная схема, прямой привод или через редуктор) и готовит КП. Удобнее всего начать с конфигуратора выше — он сразу формирует запрос с подобранными параметрами.
Минимум: тип приводимого механизма (насос, компрессор, вентилятор), требуемая мощность на валу и обороты, параметры свежего пара (давление и температура), режим выхлопа (противодавление или конденсация) и режим работы. Для точного подбора добавьте характеристику механизма (кривую Q–H насоса или P–η компрессора), число пусков и требования по стандартам (API 612 для нефтегаза).
Мы поставляем приводные паровые турбины (турбоприводы) для компрессоров и насосов любого типа: центробежных, осевых, навесных, поршневых, а также питательных насосов для котлов. Турбины адаптируются под конкретные требования заказчика — противодавленческие и конденсационные, с редуктором и прямого привода.
Приводные турбины выпускаются одноступенчатыми (для небольших мощностей и вспомогательных механизмов) и многоступенчатыми (для высоких мощностей и перепадов давления), в противодавленческом и конденсационном исполнении. Типовые ориентиры: мощность до ~40–50 МВт, скорость до 12 000 об/мин, давление свежего пара до 140 бар, температура до 540 °C. Конкретные пределы зависят от типоразмера и уточняются по опросному листу.
Опыт РУСТРЕЙД в поставке и сопровождении энергетических проектов подтверждён реализованными объектами на ТГК, сахарном, химическом и нефтеперерабатывающем производствах. Параметры оборудования и результаты внедрения — в разделе «Кейсы».
