Практика модернизации систем маслоохлаждения турбинных установок

В проектах модернизации турбинных установок система маслоохлаждения долго оставалась «вторым рядом»: турбина, генератор, конденсатор и автоматика получали основное внимание, а маслоохладитель меняли по факту течи, недоохлаждения или невозможности отмыть трубный пучок. На практике подход меняется. Для действующих ТЭЦ, промышленных котельных с турбогенерацией и приводных турбин вопрос уже не только в том, где найти замену маслоохладителя МБГ-18-18 или подобрать аналог МО-2,5. Заказчики чаще пересчитывают всю маслосистему: тепловую нагрузку, гидравлическое сопротивление, резервирование, качество охлаждающей воды и доступность ремонта без длительного останова.

Что произошло

Главный сдвиг в отраслевой практике простой: маслоохладители стали рассматривать как узел надежности турбоагрегата, а не как расходный теплообменник. На это давят сразу несколько факторов: старение установленных аппаратов, нестабильное качество оборотной воды, рост требований к безостановочной работе и ограничения по поставкам отдельных типовых исполнений. Поэтому запрос «маслоохладитель турбины» все чаще превращается в инженерную задачу по замене узла в сборе, включая арматуру, байпасные линии, КИП, присоединительные размеры и схему переключения основного и резервного аппаратов.

Типовая ситуация на действующем объекте выглядит так: штатный маслоохладитель МО-0,5, МО-2, МО-4, МО-10, МОВ-10, МРУ-19 или аппарат серии ДЦ уже не держит расчетную температуру масла после промывки. Причина не всегда в площади теплообмена. Часто одновременно проявляются зарастание трубок, снижение расхода воды, подсос воздуха в маслосистеме, деградация уплотнений, рост тепловыделения в подшипниках после ремонта турбины или изменение летних температур охлаждающей воды. Если просто поставить «такой же новый», часть проблем останется.

Почему это важно для промышленных заказчиков

Масло в турбинной установке одновременно смазывает подшипники, отводит тепло, участвует в регулировании и защищает пары трения. Перегрев масла ускоряет окисление, снижает вязкость, ухудшает несущую способность масляной пленки и повышает риск вибрационных проблем. Для службы эксплуатации это не абстрактная «потеря КПД», а вполне понятный набор последствий: частая замена масла, рост аварийных сигналов по температуре подшипников, ограничения по нагрузке и риск внепланового останова.

При замене маслоохладителя МБГ-18-18, ДЦ-2300-8-200 или кожухотрубного теплообменника OR 250 ошибка чаще всего возникает не в названии модели, а в исходных данных. Нельзя надежно выбрать аппарат только по старой табличке. Нужны расчетная и фактическая тепловая нагрузка, расход и марка масла, допустимый перепад давления, параметры охлаждающей воды, материал трубок, схема обвязки и ограничения по габаритам. Для объектов с жестким графиком ремонтов критичны еще два параметра: срок изготовления и возможность поставить аппарат без переделки фундамента, патрубков и площадок обслуживания.

Какие выводы это дает для проектов, закупки и модернизации

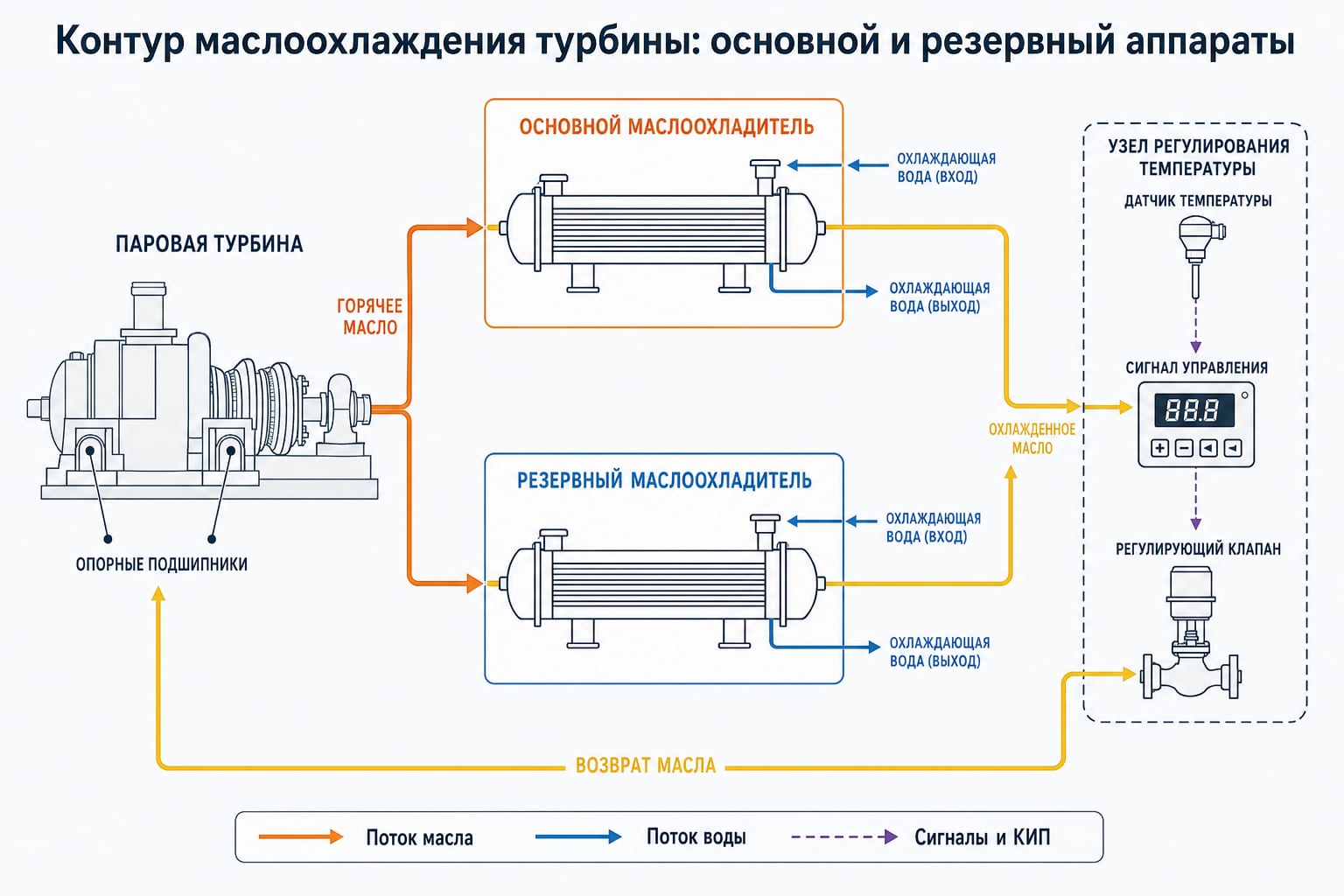

Для закупки маслоохладителя паровой турбины полезно разделять три сценария. Первый - прямая замена, когда параметры штатного аппарата подтверждены, обвязка исправна, а задача сводится к воспроизводству типоразмера и присоединений. Второй - инженерный аналог, когда сохраняются посадочные ограничения, но пересчитываются поверхность теплообмена, материалы и гидравлика. Третий - модернизация системы, когда меняется не только аппарат, но и схема резервирования, арматура, контроль температуры, фильтрация и логика эксплуатации.

Отдельная тема - маслоохладитель ПЭН в системе маслоснабжения турбины и вспомогательные теплообменники, которые часто выпадают из первичного объема модернизации. Если обновить только основной аппарат, но оставить слабые места в вспомогательном контуре, общая надежность системы почти не изменится. Поэтому в зрелых проектах обследуют весь маршрут масла: бак, насосы, фильтры, охладители, регуляторы, датчики, линии возврата и аварийные режимы.

Как это связано с решениями и компетенциями компании

РУСТРЕЙД рассматривает маслоохладители как часть турбинной установки, а не как отдельную позицию в спецификации. Это важно при проектах, где нужно совместить поставку теплообменного оборудования, подбор маслоохладителей, обследование существующей схемы, разработку проектной документации и увязку с турбиной, конденсатором или вспомогательными системами. Такой подход снижает риск, что новый аппарат физически подойдет, но не закроет эксплуатационную проблему.

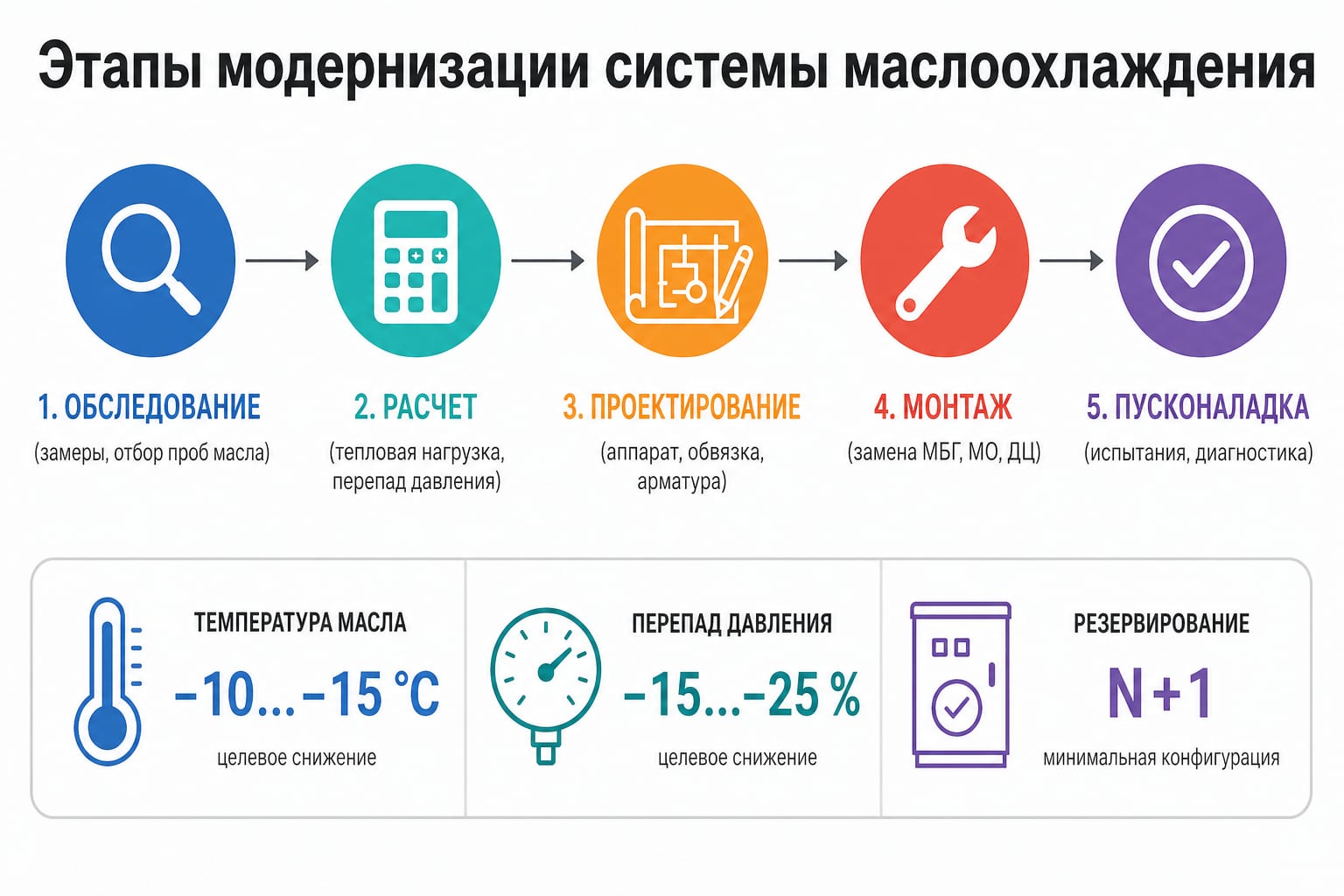

Для действующих объектов полезный минимальный пакет исходных данных включает марку и расход масла, температуру масла до и после охладителя, температуру и расход воды, допустимые потери давления, фотографии табличек и обвязки, чертежи старого аппарата, данные по загрязнению и историю ремонтов. Если данных нет, модернизацию лучше начинать с обследования и восстановления расчетной картины. Это быстрее, чем заказывать аппарат «по памяти» и дорабатывать его на площадке.

Что стоит сделать перед заявкой

1. Зафиксировать фактические температуры масла и воды на нескольких режимах, включая летний максимум.
2. Проверить перепады давления по маслу и воде, состояние фильтров и арматуры.
3. Определить, нужна ли прямая замена типового аппарата или инженерный аналог с пересчетом.
4. Проверить габариты, патрубки, доступ к крышкам и возможность обслуживания без демонтажа соседнего оборудования.
5. Согласовать требования к материалам трубок и корпусных деталей с учетом качества охлаждающей воды.
