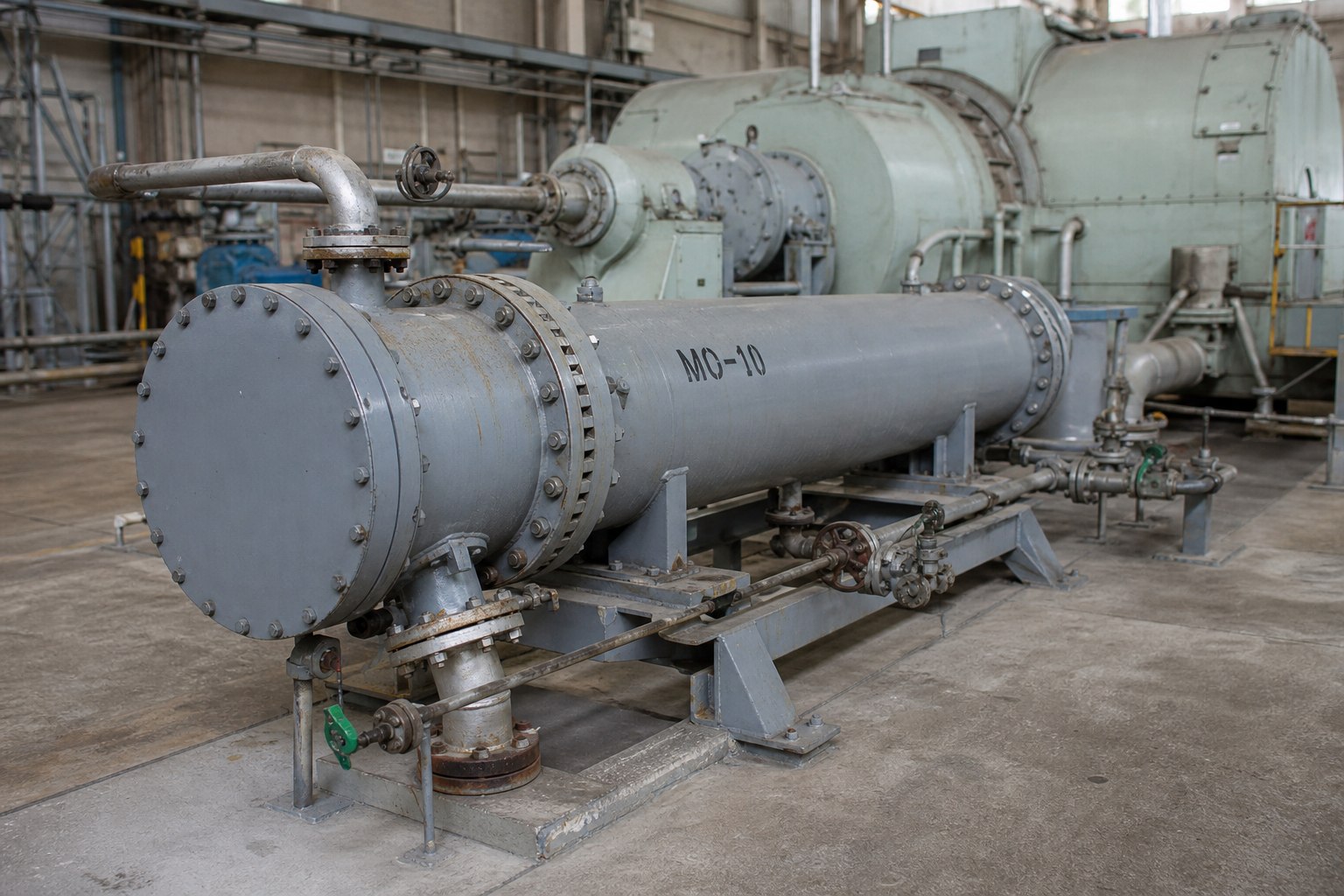

Маслоохладитель МО-10
Кожухотрубный маслоохладитель масло/вода среднего типоразмера ряда МО для систем смазки и регулирования паровых турбин и турбогенераторных установок. Изготовление по ТУ 108-1454-87 и ГОСТ 31842-2012, подбор по опросному листу, замена аналога без переделки трубопроводов.
КП за 1–2 рабочих дняГарантия 24 месяцаДоставка по РФ
Назначение маслоохладителя МО-10
Роль в маслосистеме турбины и когда выбирают этот типоразмер
Маслоохладитель МО-10 относится к среднему типоразмеру кожухотрубного ряда МО и применяется в маслосистемах паровых турбин и турбогенераторных установок, где требуется стабильный отвод тепла от турбинного масла при повышенном расходе по контуру смазки и регулирования. Масло проходит через межтрубное пространство, охлаждающая вода — по трубному пучку; на выходе поддерживается заданная температура масла независимо от сезона и нагрузки агрегата.
Типоразмер МО-10 выбирают, когда расчётная тепловая нагрузка и ориентировочный расход масла (~400 л/мин по отраслевой практике для ряда МО-10) выходят за возможности МО-4 и МО-2,5, но ещё не требуют перехода на МО-20. Это типичный случай для турбогенераторных установок средней мощности с основным и резервным маслоохладителем в блочной компоновке.
Недостаточная или избыточная поверхность теплообмена напрямую влияет на ресурс подшипников и масла: перегрев снижает несущую способность масляного клина, а неустойчивый температурный режим ухудшает работу системы регулирования. Поэтому финальный подбор МО-10 выполняется только после расчёта по фактическим параметрам вашей турбины — марке агрегата, расходам, температурам и типу охлаждающей воды.
- Средний типоразмер ряда МО для ТГУ и турбин средней мощности
- Одно- или двухходовое исполнение по схеме маслосистемы
- Материал трубок Л68, 08Х18Н10Т или МНЖ5-1 — под тип воды
- Изготовление аналога с сохранением присоединительных размеров
Технические характеристики МО-10
Ориентиры для коммерческого запроса — точные значения по опросному листу
Таблица ниже содержит типовые ориентиры для маслоохладителя МО-10. Мы не публикуем вымышленные паспортные цифры: рабочие параметры, массу и габариты конкретного исполнения согласуются после расчёта и при необходимости сверки с действующим аппаратом на объекте.
| Модель | Q, кВт | Расход масла, л/мин | Расход воды, м³/ч | t масла вх/вых, °C | t воды, °C | P раб., МПа | P проб., МПа | Масса, кг | Габариты, мм | Заказать |
|---|---|---|---|---|---|---|---|---|---|---|
| МО-10 | 150–400* | ≈400* | по расчёту* | 45 → 35* | ≤ 35 | по ТУ / паспорту | по ГОСТ 31842-2012 | по чертежу исполнения | по чертежу исполнения |
* Ориентировочные значения по ряду МО и отраслевой практике. Число в марке МО-10 не равно площади поверхности в м². Точные Q, расходы, массу и габариты фиксируем по опросному листу и паспорту под ваш турбоагрегат.
Конструкция и материалы
Кожухотрубная схема масло/вода и выбор материала трубного пучка
МО-10 — кожухотрубный аппарат: корпус (кожух) воспринимает масло турбинной системы, внутри размещён трубный пучок с охлаждающей водой. Тепло передаётся через стенку труб от масла к воде. Конструкция может быть одно- или двухходовой по масляной или водяной стороне — схема определяется по гидравлике вашей маслосистемы и требованиям к перепаду давления.
Материал труб подбирается под агрессивность охлаждающей воды. Для пресной воды применяют латунь марок Л68 и ЛАМш (трубы по ГОСТ Р 51573-2000). Для агрессивных сред и повышенных требований к коррозионной стойкости — нержавеющая сталь 08Х18Н10Т (ГОСТ 9941-81, состав по ГОСТ 5632-2014). Для морской и минерализованной воды — медно-никелевые сплавы типа МНЖ5-1 (ГОСТ 10092-2006).
Изготовление ведётся по отраслевым ТУ (в т.ч. ТУ 108-1454-87) и общим требованиям ГОСТ 31842-2012 к кожухотрубным теплообменникам. К охлаждающей воде маслосистем паровых турбин предъявляются требования ГОСТ 20689-80 — как правило, пресная вода с температурой не выше 35 °C.
Корпус и крышки
Стальные, с контролируемым приваром патрубков под вашу обвязку.
Трубный пучок
Л68 / 08Х18Н10Т / МНЖ5-1 — по типу воды и режиму эксплуатации.
Уплотнения
Подбираются под давление и температуру масла на объекте.
Блочная рама
Опционально — основной и резервный МО-10 с переключением.
Принцип работы
Как масло и вода движутся в маслоохладителе МО-10

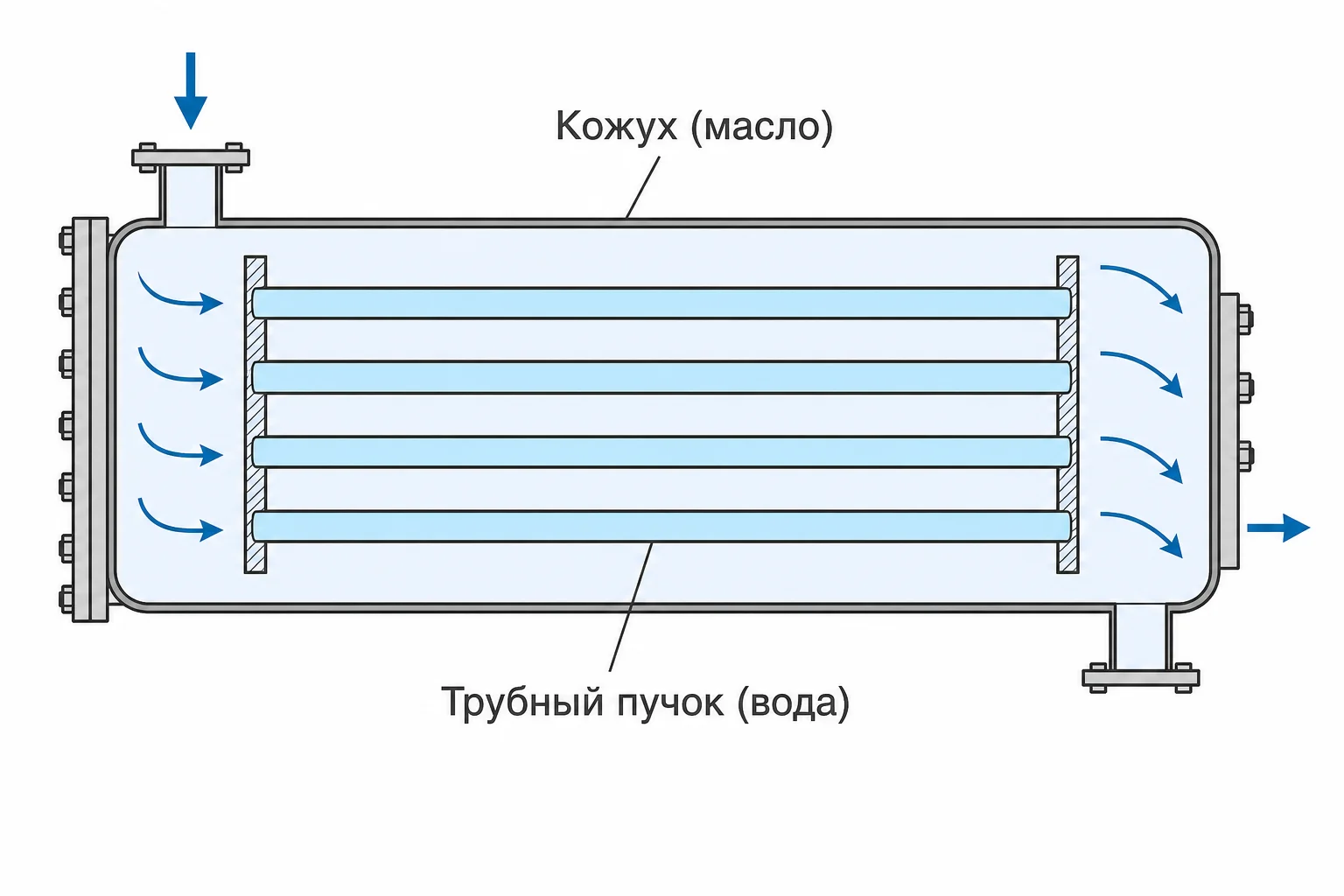

Горячее масло из маслосистемы турбины поступает в кожух маслоохладителя и омывает наружную поверхность труб. Внутри труб циркулирует охлаждающая вода (или вода из графика технического водоснабжения станции). Тепло переходит от масла к воде; охлаждённое масло возвращается в маслобак и снова подаётся к подшипникам и системе регулирования.
Расход воды и масла, число ходов и температурный график подбираются так, чтобы при номинальной нагрузке турбины температура масла на выходе из аппарата оставалась в допустимом диапазоне, заданном производителем турбины или проектом модернизации. Для предварительной оценки используйте калькулятор на этой странице — инженер затем зафиксирует типоразмер в техническом задании.
Масло (межтрубное пространство) Вода (трубный пучок)
Совместимость с турбоагрегатами
Где применяют МО-10 и как подтверждаем соответствие
МО-10 используют как основной или резервный маслоохладитель в маслосистемах паровых турбин и турбогенераторных установок средней мощности — в том числе на модернизируемых блоках, где требуется замена изношенного аппарата без изменения трубопроводной обвязки. Конкретная совместимость с маркой турбины определяется не по названию модели, а по паспортным параметрам маслосистемы: расход, температуры, давления, присоединительные размеры.
Обозначения типа ПТ-60, K-300 и аналогичные упоминаются в проектной документации как примеры классов агрегатов, для которых применялись маслоохладители ряда МО соответствующего типоразмера. Мы не публикуем универсальную таблицу «модель турбины → МО-10» без паспорта: подбор выполняется по опросному листу, чертежу или данным действующего аппарата на объекте.
- Турбогенераторные установки 4–25 МВт (ориентир по классу мощности)
- Паровые турбины с регулируемым отбором и противодавлением
- Модернизация маслосистем с заменой устаревшего маслоохладителя
Совместимость с конкретным турбоагрегатом (ПТ, K, R и др.) подтверждается только по паспорту, опросному листу или результатам обмера на месте.
Сравнение: МО-10, МО-4 и МО-2,5
Когда достаточно меньшего типоразмера, а когда нужен МО-10
| Параметр | MO-2,5 | MO-4 | MO-10 |
|---|---|---|---|
| Ориентир расхода масла, л/мин | ≈100 | ≈160 | ≈400 |
| Класс типоразмера | Малый | Малый / средний | Средний |
| Типовое применение | Приводные и маломощные турбины | ТГУ малой мощности, вспомогательные контуры | ТГУ средней мощности, основной/резервный контур |
| Блочное исполнение | Редко | Да | Да (основной + резервный) |
| Подбор по калькулятору | Да | Да | Да |
Окончательный выбор типоразмера — по результатам теплового расчёта, а не только по таблице ориентиров.
Подробнее о всём ряде — на странице маслоохладители серии МО. Соседние типоразмеры: маслоохладители для турбин.
Изготовление, сроки и гарантия
Как проходит заказ маслоохладителя МО-10 у РУСТРЕЙД
После получения опросного листа или параметров действующего аппарата инженер выполняет тепловой расчёт, согласует материал трубного пучка и схему подключения. Коммерческое предложение с ориентировочными сроками и стоимостью готовим за 1–2 рабочих дня.
Срок изготовления стандартного МО-10 — 2–4 месяца с момента согласования технического задания; для блочного исполнения с двумя аппаратами на раме — 3–5 месяцев. Гарантийный срок — 24 месяца с момента ввода в эксплуатацию при соблюдении правил эксплуатации и водоподготовки по ГОСТ 20689-80.
1
Опросный лист или паспорт действующего маслоохладителя
2
Тепловой расчёт и выбор исполнения МО-10
3
Согласование КП и технического задания
4
Изготовление, контроль, отгрузка и документация
Замена аналога без переделки обвязки
Меняем устаревший маслоохладитель на МО-10 с теми же присоединениями
1
Пришлите марку, паспорт или фото шильдика действующего аппарата.
2
Мы сверяем расходы, температуры и монтажные размеры патрубков.
3
Изготавливаем МО-10 (или ближайший типоразмер ряда МО) под ваши фланцы и высотные отметки.
4
Поставляем с документацией для монтажа и ввода в эксплуатацию.
Опросный лист для расчёта МО-10
Скачайте PDF-бланк, заполните параметры турбины и контура масла — инженер подберёт типоразмер и подготовит КП без лишних итераций.
- Укажите марку турбины, расход и температуры масла, параметры воды охлаждения и присоединительные размеры.
- Если заменяете действующий аппарат — приложите паспорт или обмерочный чертёж для подгонки патрубков.
- Заполненный лист можно отправить через форму заявки на странице — мы вернёмся с расчётом за 1–2 рабочих дня.
Калькулятор тепловой нагрузки
Оцените ориентировочную тепловую нагрузку и требуемую поверхность — затем передайте результат инженеру для фиксации типоразмера МО-10.
Калькулятор подбора маслоохладителя
Ориентировочный расчёт тепловой нагрузки и поверхности теплообмена — точный типоразмер ряда МО фиксируем по опросному листу
Исходные данные
Из системы маслоснабжения турбины (паспорт/регламент)
Ориентировочный результат
Перепад температур масла15 °C
Тепловая нагрузка218 кВт
Средний температурный напор24,5 °C
Требуемая поверхность теплообмена9,9–35,5 м²
Ближайший типоразмер ряда МО подбираем по расчётной поверхности:
МО-05МО-2МО-2,5МО-4МО-10МО-20
Расчёт упрощённый (k = 250–900 Вт/м²·К, cp масла ≈ 2 кДж/кг·К). Финальный подбор — по опросному листу с учётом загрязнённости, типа воды и компоновки.
Что дальше?
- Уточним расход масла, температуры и тип охлаждающей воды по опросному листу.
- Подберём типоразмер ряда МО (или аналог взамен существующего) и материал трубок.
- Пришлём КП с ценой, габаритами и сроком за 1–2 рабочих дня.
Заказать расчёт маслоохладителя МО-10
Укажите тип заказчика (эксплуатирующая организация, EPC, сервисная компания) и приложите имеющиеся данные — вернёмся с расчётом и КП.
Ответы на вопросы
Мы собрали ответы на самые популярные вопросы наших клиентов. Если вы не нашли ответ на свой вопрос — свяжитесь с нами.
Нет. Число в марке ряда МО не равно площади поверхности в м². Для МО-10 оно связано с номинальным классом расхода масла (ориентир ~400 л/мин по отраслевой практике), а точная поверхность и гидравлика определяются расчётом под вашу турбину.
МО-10 — средний типоразмер с большим ориентировочным расходом масла и тепловой нагрузкой. МО-2,5 и МО-4 применяют на менее нагруженных контурах малой и средней мощности. Сравнительная таблица на странице даёт ориентиры; финальный выбор — по калькулятору и опросному листу.
Да. Мы изготавливаем аппарат с учётом ваших присоединительных размеров и расположения патрубков. Достаточно паспорта действующего маслоохладителя или обмерочного чертежа.
Для пресной воды — латунь Л68/ЛАМш; для агрессивной среды — 08Х18Н10Т; для морской воды — МНЖ5-1. Выбор фиксируется в ТЗ с учётом ГОСТ 20689-80 и фактического качества охлаждающей воды на объекте.
Стандартное изготовление — 2–4 месяца после согласования ТЗ; блочное исполнение — 3–5 месяцев. КП — 1–2 рабочих дня. Гарантия — 24 месяца с ввода в эксплуатацию.
ГОСТ 9916-77 на маслоохладители турбин отменён; аппараты изготавливают по ТУ 108-1454-87 и ГОСТ 31842-2012. Требования к воде — ГОСТ 20689-80 (обычно ≤35 °C).
